Ref: EWTGUET792
ET 792 Turbine à gaz à double arbre pour entraînement ou poussée (Réf. 061.79200)
Ex. Centrale électrique, propulsion bateau, locomotive, véhicule, Avec interface PC USB et logiciel

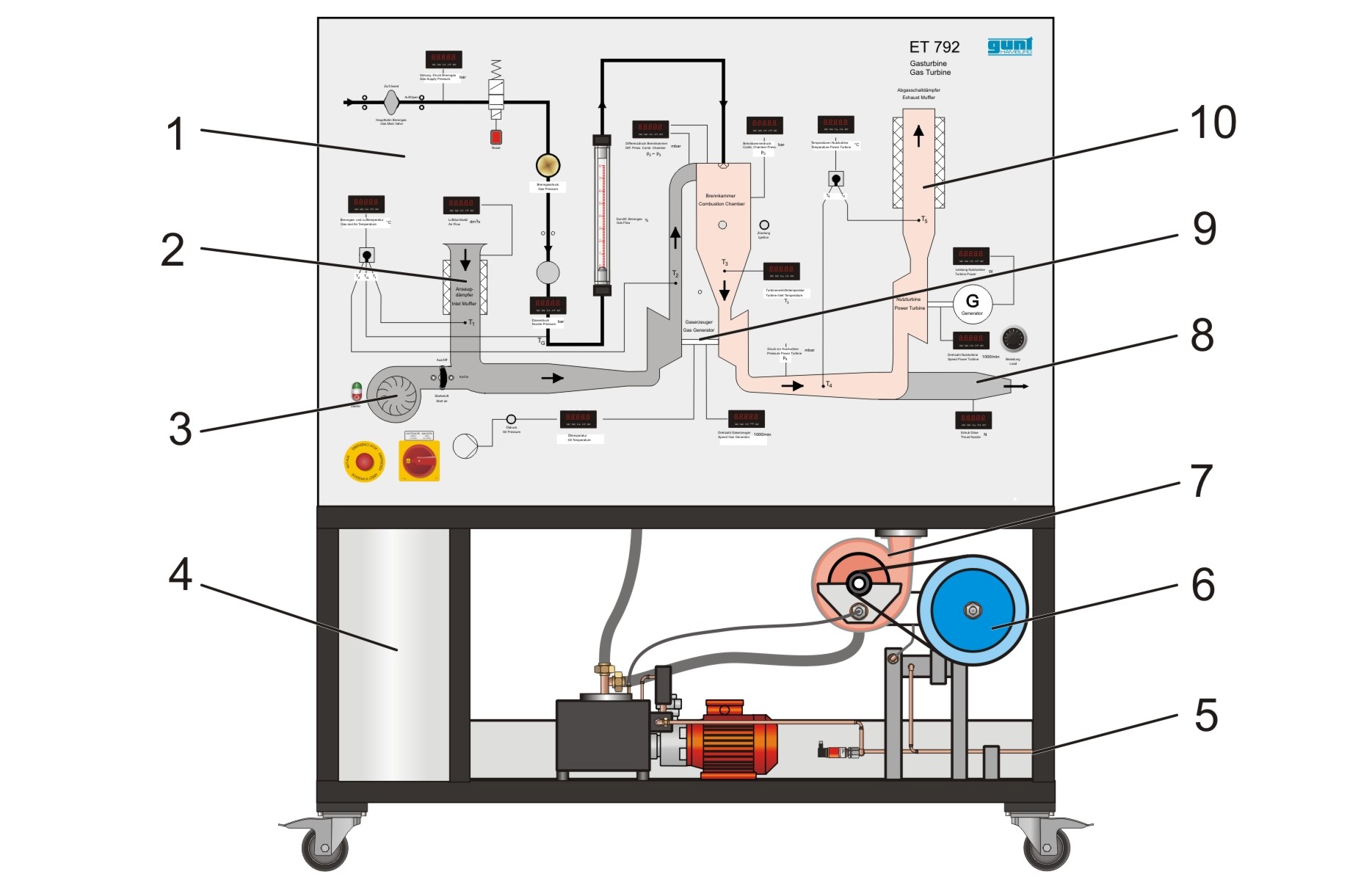

Le banc d´ essai ET 792 permet d´étudier aussi bien le comportement d´ un système en disposition à double arbre (entraînement de véhicule, propulsion de bateau ou entraînement de générateur), que celui d´ un moteur à réaction (propulsion d´ avion).
Le c\'9cur du banc d´ essai comprend ce que l´ on appelle un générateur de gaz et une turbine de puissance à rotation libre.
Le générateur de gaz se compose d´ un compresseur centrifuge radial, d´ une chambre de combustion et d´ une turbine radiale.
Le compresseur et la turbine sont montés sur un arbre.

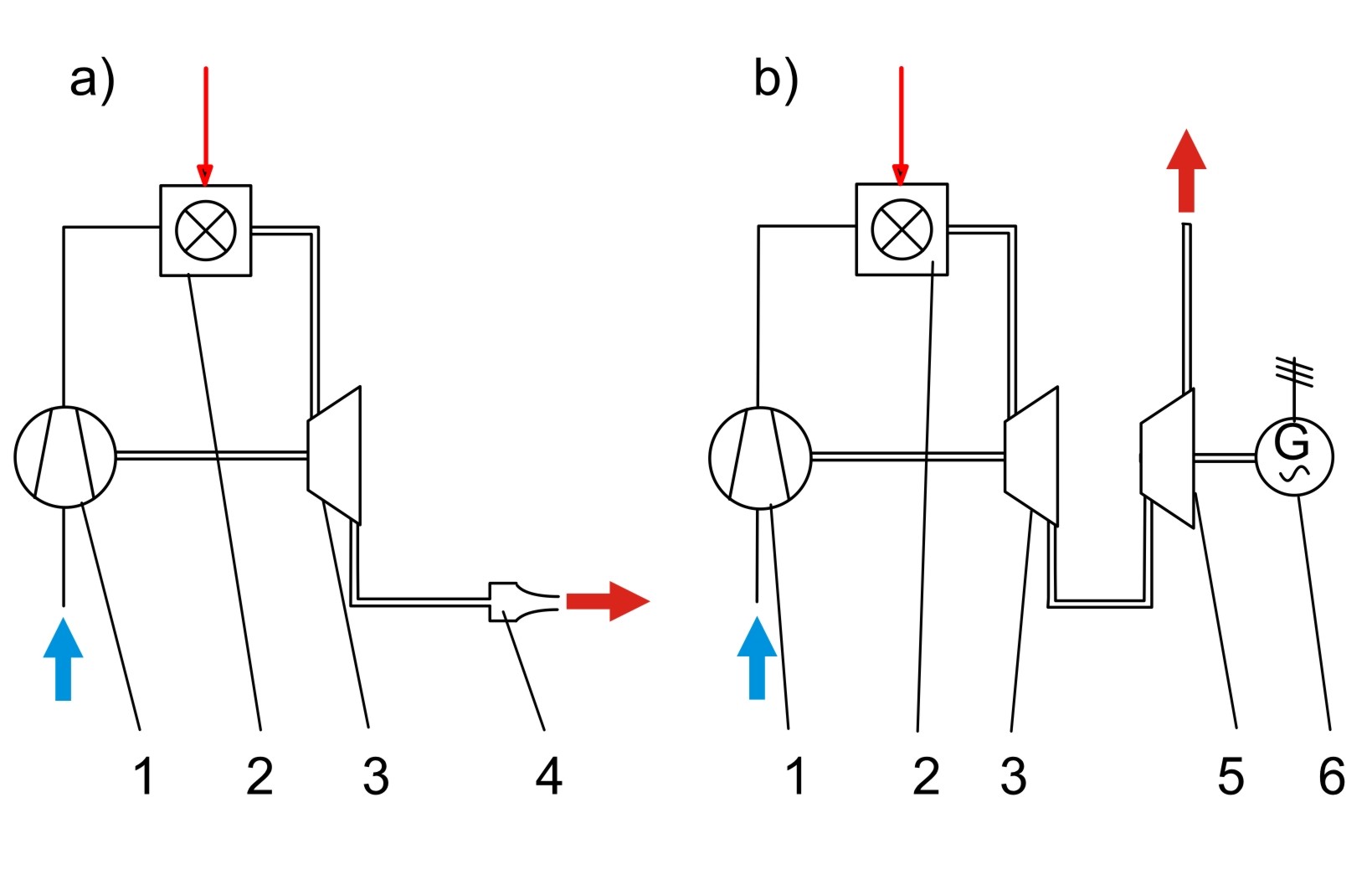

Suivant la disposition, l´énergie du courant de gaz d´échappement est soit transformée en énergie mécanique dans la turbine de puissance à rotation libre (disposition à simple arbre), soit accélérée via une tuyère et transformée en poussée (disposition à double arbre).
Le passage de la disposition à simple arbre à celle à double arbre s´ effectue en quelques manipulations.
La turbine à gaz fonctionne comme un cycle ouvert durant lequel l´ air est extrait de l´ environnement, puis réintroduit.
Le silencieux d´ aspiration d´ air et le silencieux d´échappement veillent à réduire le bruit généré lors du fonctionnement de la turbine de puissance.
Le propane, en tant que gaz combustible, garantit un fonctionnement propre et sans odeur. Un ventilateur de démarrage est utilisé pour démarrer la turbine à gaz.
Les valeurs mesurées pertinentes sont enregistrées à l´ aide de capteurs, et indiquées sur le panneau d´ affichage et de commande.

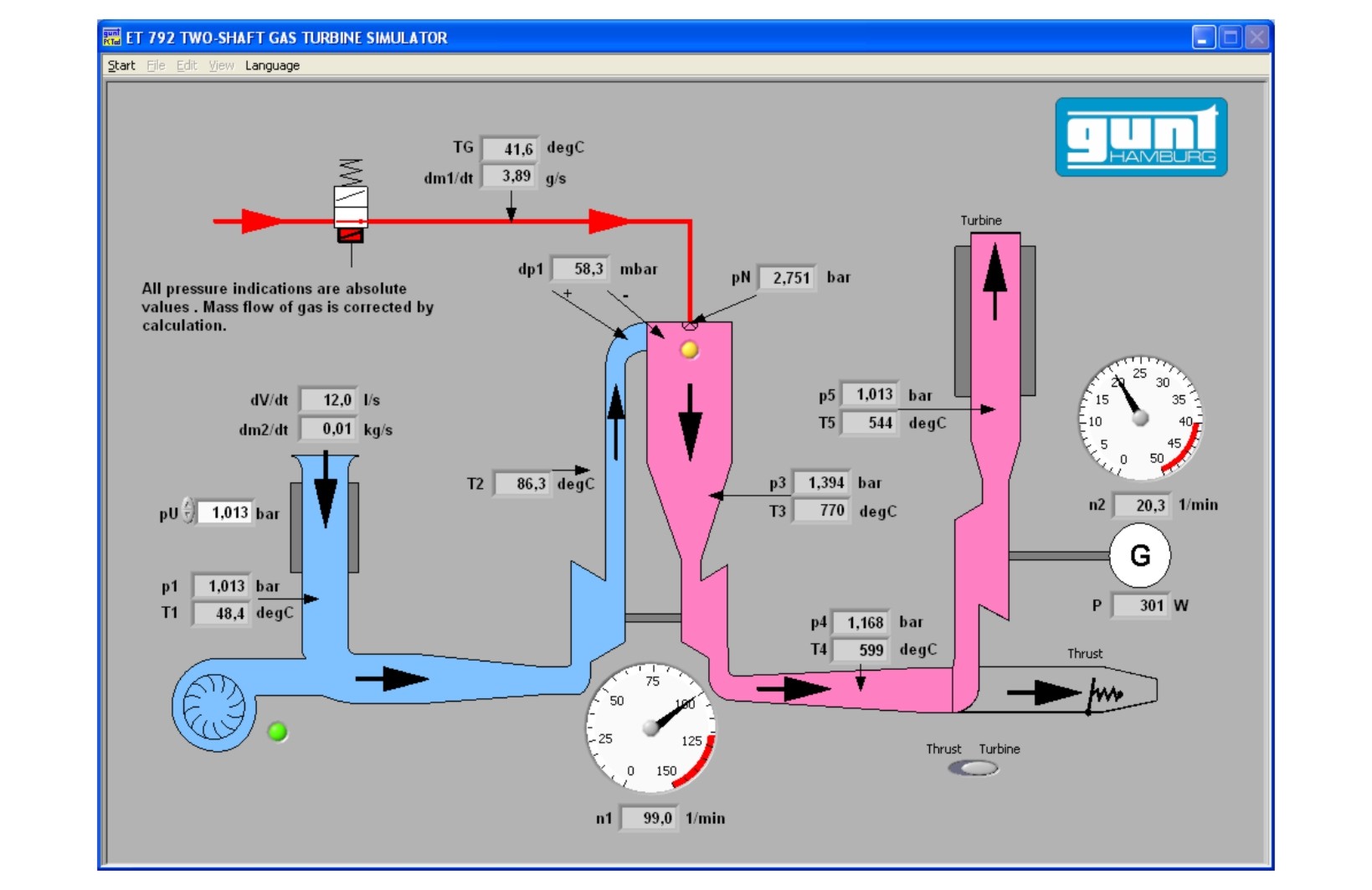

Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le c\'9cur du banc d´ essai comprend ce que l´ on appelle un générateur de gaz et une turbine de puissance à rotation libre.
Le générateur de gaz se compose d´ un compresseur centrifuge radial, d´ une chambre de combustion et d´ une turbine radiale.
Le compresseur et la turbine sont montés sur un arbre.
Suivant la disposition, l´énergie du courant de gaz d´échappement est soit transformée en énergie mécanique dans la turbine de puissance à rotation libre (disposition à simple arbre), soit accélérée via une tuyère et transformée en poussée (disposition à double arbre).
Le passage de la disposition à simple arbre à celle à double arbre s´ effectue en quelques manipulations.
La turbine à gaz fonctionne comme un cycle ouvert durant lequel l´ air est extrait de l´ environnement, puis réintroduit.
Le silencieux d´ aspiration d´ air et le silencieux d´échappement veillent à réduire le bruit généré lors du fonctionnement de la turbine de puissance.
Le propane, en tant que gaz combustible, garantit un fonctionnement propre et sans odeur. Un ventilateur de démarrage est utilisé pour démarrer la turbine à gaz.
Les valeurs mesurées pertinentes sont enregistrées à l´ aide de capteurs, et indiquées sur le panneau d´ affichage et de commande.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Contenu didactique / Essais
- apprentissage du fonctionnement et du comportement en fonctionnement typique d´ une turbine à gaz
- fonctionnement en tant que moteur à réaction
- fonctionnement en tant que turbine de puissance
- détermination du rendement utile
- mesure de la poussée
- détermination de la consommation de combustible spécifique
- enregistrement de la courbe caractéristique de la turbine de puissance
- détermination du rendement du système
Les grandes lignes
- fonctionnement avec turbine de puissance ou comme moteur à réaction avec tuyère de poussée
- modèle simple d´ une turbine à gaz
- panneau d´ affichage et de commande avec schéma de processus clair
- gaz propane comme combustible
- apprentissage du fonctionnement et du comportement en fonctionnement typique d´ une turbine à gaz
- fonctionnement en tant que moteur à réaction
- fonctionnement en tant que turbine de puissance
- détermination du rendement utile
- mesure de la poussée
- détermination de la consommation de combustible spécifique
- enregistrement de la courbe caractéristique de la turbine de puissance
- détermination du rendement du système
Les grandes lignes
- fonctionnement avec turbine de puissance ou comme moteur à réaction avec tuyère de poussée
- modèle simple d´ une turbine à gaz
- panneau d´ affichage et de commande avec schéma de processus clair
- gaz propane comme combustible
Caractéristiques techniques
Générateur de gaz (compresseur et turbine haute pression)
- plage de vitesse de rotation: 60000...125000min-1
- rapport de pression max.: 1:2,2
- débit massique (air) max.: 0,125kg/sec
- consommation de combustible max.: 120g/min
Turbine de puissance
- plage de vitesse de rotation: 10000...40000min-1
- puissance mécanique: 0...2kW
- puissance électrique: 0...1,5kW
- puissance sonore (distance 1m): max. 80dB(A)
- température des gaz d´échappement: 700ºC
Fonctionnement en tant que moteur à réaction
- mesure de la poussée: 0...50N
- puissance sonore (distance 1m): max. 110dB(A)
Plages de mesure
- température: 4x 0...200ºC / 3x 0...1200ºC
- vitesse de rotation: 0...199999min-1
- puissance électrique: 0...1999W
- débit: 0...100L/s (air)
- débit: 1,5...10,5kg/h (combustible)
- pression de l´ alimentation en combustible: 0...25bar
- pression dans la buse: 0...4bar (combustible)
- perte de pression (chambre de combust.): 0...100mbar
- pression (entrée): 0...2,5bar (turbine haute pression)
- pression (entrée): 0...300mbar (turbine de puissance)
230V, 50Hz, 1 phase,
Générateur de gaz (compresseur et turbine haute pression)
- plage de vitesse de rotation: 60000...125000min-1
- rapport de pression max.: 1:2,2
- débit massique (air) max.: 0,125kg/sec
- consommation de combustible max.: 120g/min
Turbine de puissance
- plage de vitesse de rotation: 10000...40000min-1
- puissance mécanique: 0...2kW
- puissance électrique: 0...1,5kW
- puissance sonore (distance 1m): max. 80dB(A)
- température des gaz d´échappement: 700ºC
Fonctionnement en tant que moteur à réaction
- mesure de la poussée: 0...50N
- puissance sonore (distance 1m): max. 110dB(A)
Plages de mesure
- température: 4x 0...200ºC / 3x 0...1200ºC
- vitesse de rotation: 0...199999min-1
- puissance électrique: 0...1999W
- débit: 0...100L/s (air)
- débit: 1,5...10,5kg/h (combustible)
- pression de l´ alimentation en combustible: 0...25bar
- pression dans la buse: 0...4bar (combustible)
- perte de pression (chambre de combust.): 0...100mbar
- pression (entrée): 0...2,5bar (turbine haute pression)
- pression (entrée): 0...300mbar (turbine de puissance)
230V, 50Hz, 1 phase,
Informations logistiques
Dimensions et poids
Lxlxh: 1500x680x1820mm
Poids: env. 325kg
Necessaire au fonctionnement
Eau de refroidissement: 200L/h, gaz propane: 4...15bar
ventilation de 500m^3^/h, évacuation des gaz d´échappement requise
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 logiciel GUNT + câble USB
1 jeu d´ outils
1 documentation didactique
Lxlxh: 1500x680x1820mm
Poids: env. 325kg
Necessaire au fonctionnement
Eau de refroidissement: 200L/h, gaz propane: 4...15bar
ventilation de 500m^3^/h, évacuation des gaz d´échappement requise
PC avec Windows recommandé
Liste de livraison
1 banc d´ essai
1 logiciel GUNT + câble USB
1 jeu d´ outils
1 documentation didactique
Techniques > Thermique > Machines motrices et productrices > Turbines à gaz
Techniques > Mécanique des fluides > Machines motrices > Turbines à gaz
Poids: 325 Kg Delai de livraison estimé : 16 semaines
