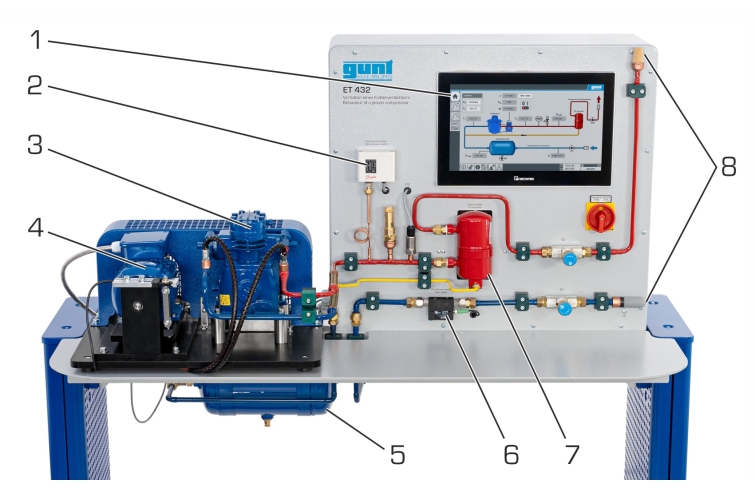

ET 432 Comportement d'un compresseur à piston (Réf. 061.43200)
Avec interface PC USB et logiciel inclus
Les petites installations frigorifiques possèdent la plupart du temps un compresseur à piston.
Le compresseur à piston fait partie des machines volumétriques.
Celles-ci possèdent des caractéristiques qui se distinguent de manière déterminante des machines à écoulement, qui font partie des turbocompresseurs usuels dans le cas des très grosses installations.
Le débit de refoulement dépend, en premier lieu, de la cylindrée et de la vitesse de rotation dans le cas des compresseurs à piston.

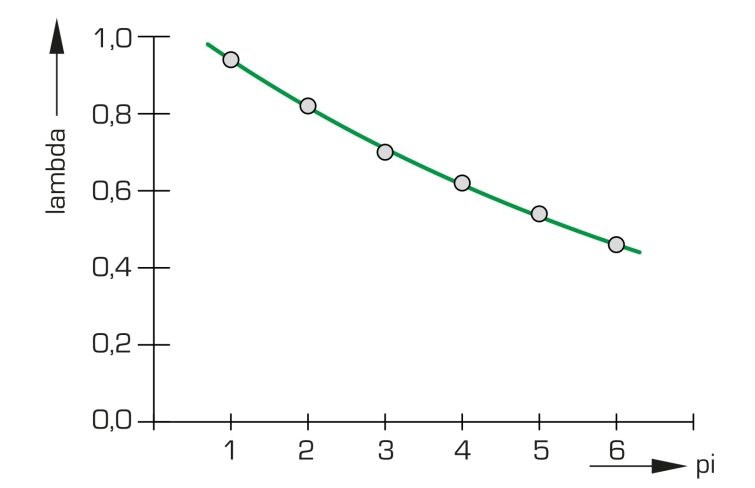

En raison du volume mort quil ne faut pas éviter, le débit de refoulement diminue dans le cas dun rapport de pression qui augmente.
Étant donné que le débit de refoulement est une mesure de la puissance frigorifique de linstallation frigorifique, les caractéristiques du compresseur sont importantes pour la puissance de lensemble de linstallation.

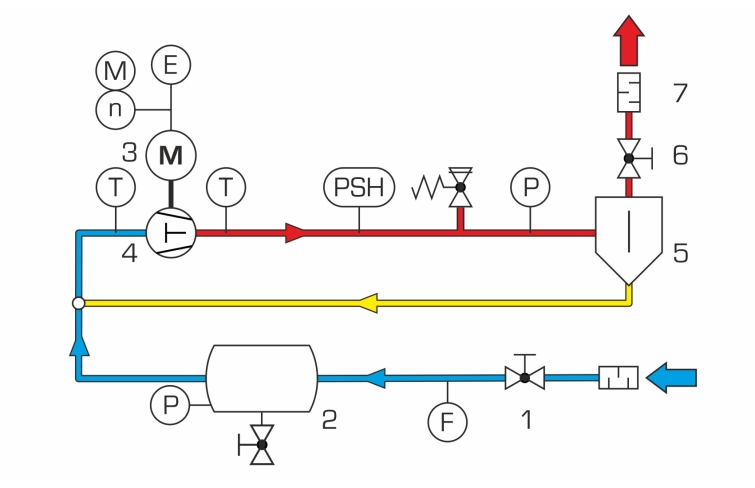

Pour ET 432, un compresseur ouvert à agent réfrigérant usuel est utilisé avec de lair dans un processus ouvert.

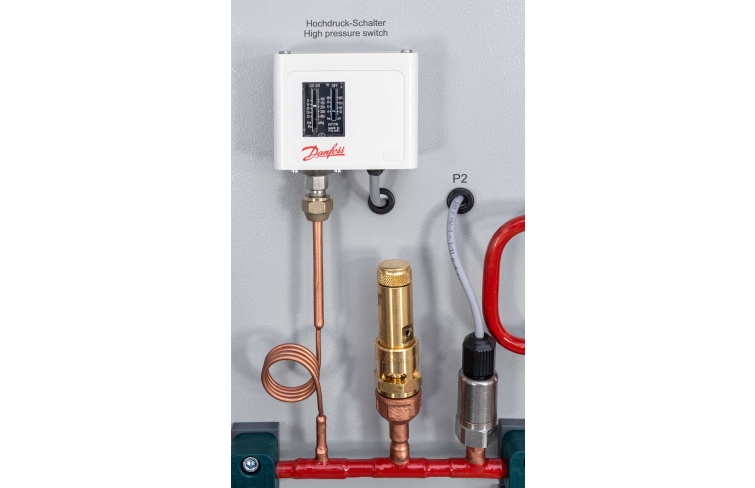

Les pressions dentrée et de sortie, et ainsi le rapport de pression, peuvent être ajustés par vanne dans une large amplitude.
Lentraînement réalisé par un convertisseur de fréquence permet dobtenir différentes vitesses de rotation.
Les pressions, températures, puissances électriques absorbées, vitesse de rotation et couples sont pris en compte.

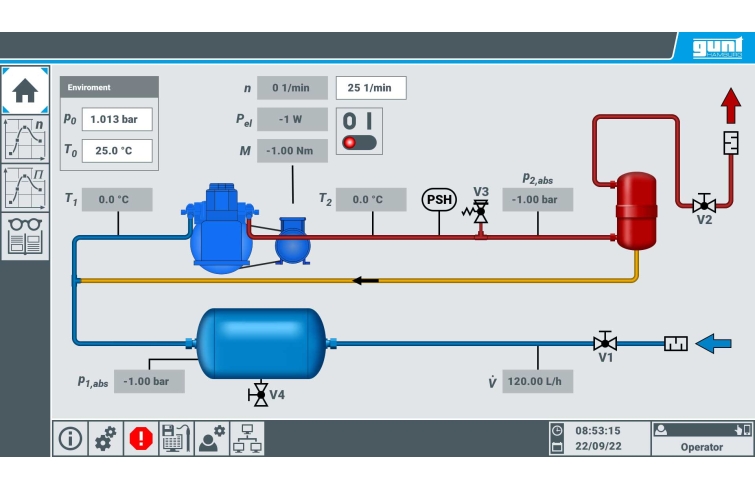

Le banc dessai est commandé par lAPI via un écran tactile.

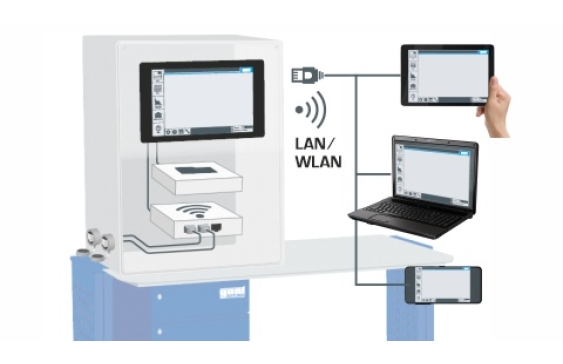

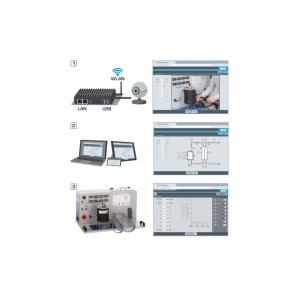

Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal.
Linterface utilisateur peut également être affichée sur des terminaux supplémentaires (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC et ensuite être lues et enregistrées sur le PC (par ex. sous MS Excel).
Le compresseur à piston fait partie des machines volumétriques.
Celles-ci possèdent des caractéristiques qui se distinguent de manière déterminante des machines à écoulement, qui font partie des turbocompresseurs usuels dans le cas des très grosses installations.
Le débit de refoulement dépend, en premier lieu, de la cylindrée et de la vitesse de rotation dans le cas des compresseurs à piston.
En raison du volume mort quil ne faut pas éviter, le débit de refoulement diminue dans le cas dun rapport de pression qui augmente.
Étant donné que le débit de refoulement est une mesure de la puissance frigorifique de linstallation frigorifique, les caractéristiques du compresseur sont importantes pour la puissance de lensemble de linstallation.
Pour ET 432, un compresseur ouvert à agent réfrigérant usuel est utilisé avec de lair dans un processus ouvert.
Les pressions dentrée et de sortie, et ainsi le rapport de pression, peuvent être ajustés par vanne dans une large amplitude.
Lentraînement réalisé par un convertisseur de fréquence permet dobtenir différentes vitesses de rotation.
Les pressions, températures, puissances électriques absorbées, vitesse de rotation et couples sont pris en compte.
Le banc dessai est commandé par lAPI via un écran tactile.
Grâce à un routeur intégré, le banc dessai peut être alternativement commandé et exploité par un dispositif terminal.
Linterface utilisateur peut également être affichée sur des terminaux supplémentaires (screen mirroring).
Via lAPI, les valeurs de mesure peuvent être enregistrées en interne.
Laccès aux valeurs de mesure enregistrées est possible à partir des terminaux via WLAN avec routeur intégré/ connexion LAN au réseau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent également être transmises à un PC et ensuite être lues et enregistrées sur le PC (par ex. sous MS Excel).
Contenu didactique / Essais
- détermination des grandeurs caractéristiques dun compresseur à piston à lessai
- détermination du rendement volumétrique pour différentes pressions daspiration, rapports de pression et vitesses de rotation
- détermination de la puissance isotherme du compresseur
- mesure des puissances mécaniques et électriques absorbées en fonction de la pression haute/basse et du rapport de pression
- détermination du rendement mécanique et du rendement total
Les grandes lignes

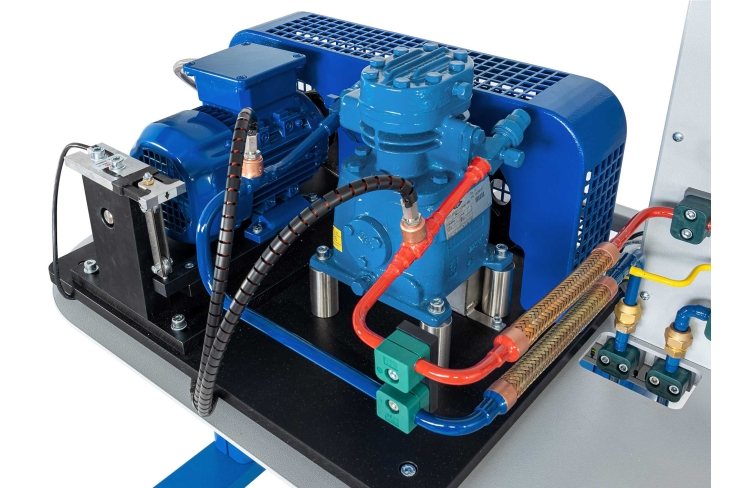

- compresseur à piston à deux cylindres ouverts issu du génie frigorifique
- mesurer et évaluer des grandeurs caractéristiques
- un routeur intégré pour lexploitation et le contrôle via un dispositif terminal et pour le screen mirroring sur 10 terminaux: PC, tablette, smartphone
Les caractéristiques techniques
API: Weintek cMT3162X
Compresseur, nombre de cylindres: 2
vitesse de rotation: 465…975min-1
course: 26mm
alésage: 35mm
cylindrée: 50cm3
Moteur dentraînement
puissance: 550W
vitesse de rotation: 0…975min-1
Plages de mesure
couple: 0…10Nm
vitesse de rotation: 0…10000min-1
puissance: 0…600W
température: 0…100°C, 0…200°C
débit: 0…6m3/h
pression:
capteur de pression: -1…1,5bar / -1…24bar
230V, 50Hz, 1 phase
- détermination des grandeurs caractéristiques dun compresseur à piston à lessai
- détermination du rendement volumétrique pour différentes pressions daspiration, rapports de pression et vitesses de rotation
- détermination de la puissance isotherme du compresseur
- mesure des puissances mécaniques et électriques absorbées en fonction de la pression haute/basse et du rapport de pression
- détermination du rendement mécanique et du rendement total
Les grandes lignes
- compresseur à piston à deux cylindres ouverts issu du génie frigorifique
- mesurer et évaluer des grandeurs caractéristiques
- un routeur intégré pour lexploitation et le contrôle via un dispositif terminal et pour le screen mirroring sur 10 terminaux: PC, tablette, smartphone
Les caractéristiques techniques
API: Weintek cMT3162X
Compresseur, nombre de cylindres: 2
vitesse de rotation: 465…975min-1
course: 26mm
alésage: 35mm
cylindrée: 50cm3
Moteur dentraînement
puissance: 550W
vitesse de rotation: 0…975min-1
Plages de mesure
couple: 0…10Nm
vitesse de rotation: 0…10000min-1
puissance: 0…600W
température: 0…100°C, 0…200°C
débit: 0…6m3/h
pression:
capteur de pression: -1…1,5bar / -1…24bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1512x790x1414mm
Poids: env. 148kg
Nécessaire pour le fonctionnement
ventilation: 3,2m3/h; PC avec Windows recommandé
Lxlxh: 1512x790x1414mm
Poids: env. 148kg
Nécessaire pour le fonctionnement
ventilation: 3,2m3/h; PC avec Windows recommandé
Formations > BTS MS > Systèmes énergétiques et fluidiques
Techniques > Thermique > Génie frigorifique et climatique > Composants du génie frigorifique: compresseurs
Poids: 148 Kg Delai de livraison estimé : 16 semaines
