Ref: EWTGUET430

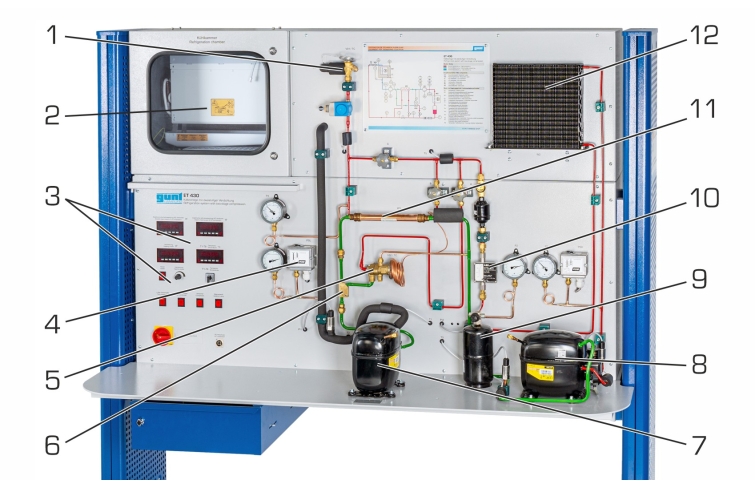

ET 430 Installation frigorifique à 2 compresseurs (Réf. 061.43000)
Avec interface PC USB et logiciel inclus
Les installations frigorifiques à deux niveaux de compression sont utilisées dans le cas où des températures particulièrement basses doivent être atteintes.
De grandes différences de pression entre l´évaporateur et le condenseur sont nécessaires dans le cas de températures très basses.
Dans le cas de rapports de pression élevés, le rendement volumétrique baisse pour un compresseur.
C´ est pour cela que seul deux compresseurs sont montés en série, chaque compresseur séparé n´ ayant alors qu´ un rapport de pression relativement réduit.
Le compresseur pour le niveau de pression basse peut de ce fait être dimensionné de manière plus intéressante.
En raison du grand volume spécifique, une cylindrée plus grande est nécessaire pour une petite puissance d´ entraînement.
En outre, la température de sortie hors du compresseur à haute pression (HP) est abaissée à des valeurs ne présentant pas de risque par un refroidissement intermédiaire entre le compresseur à basse pression (BP) et (HP) et le rendement de compression est amélioré.

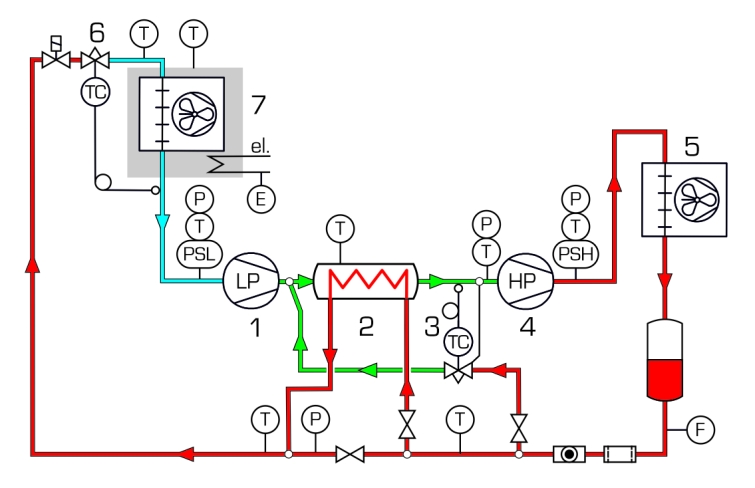

On utilise une injection de refroidissement intermédiaire sur le banc d´ essai ET 430.
Dans ce cas, on injecte une faible quantité d´ agent réfrigérant liquide hors du réservoir dans la conduite de sortie du compresseur BP.
L´ agent réfrigérant liquide évapore et refroidit de ce fait le gaz d´ aspiration pour le compresseur HP.
Le surrefroidissement de l´ agent réfrigérant liquide peut être augmentée avant la soupape de détente par un échangeur de chaleur enclenchable dans l´ injecteur de refroidissement.
Cela permet une augmentation de puissance de l´évaporateur.
Les vannes permettent de déconnecter l´ injection de refroidissement intermédiaire ou de l´échangeur de chaleur pour le surrefroidissement de l´ agent réfrigérant.
Il est ainsi possible de montrer clairement leur influence sur l´ installation.

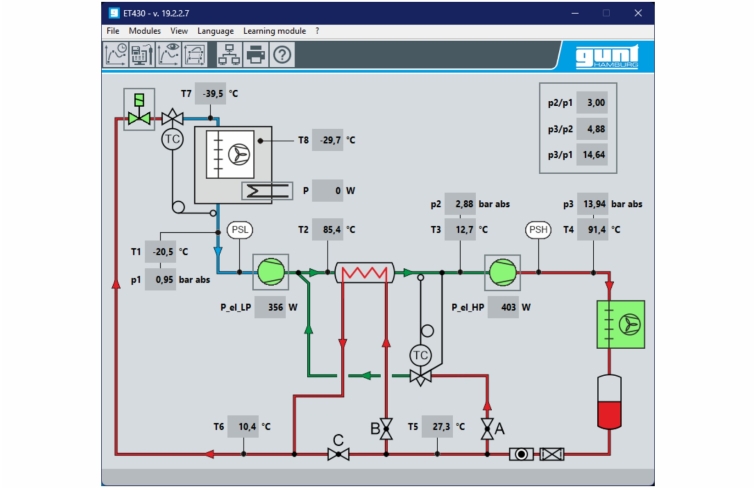

Toutes les valeurs de mesure pertinentes sont prises en compte par des capteurs et affichées.

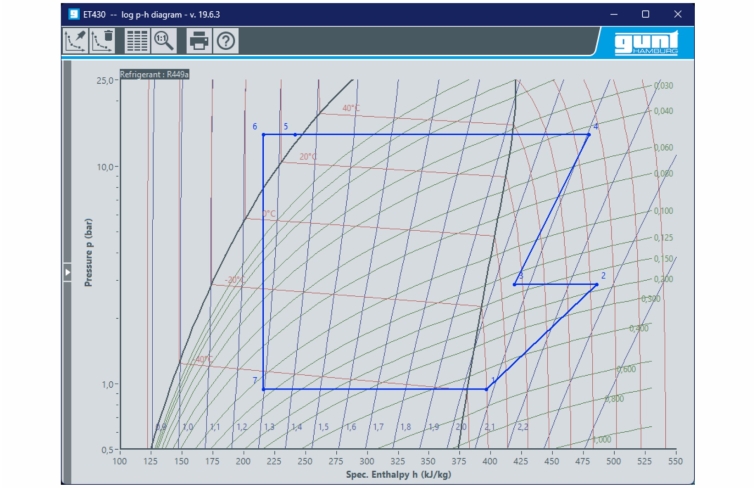

La transmission simultanée des valeurs de mesure à un logiciel d´ acquisition des données permet l´évaluation aisée et la représentation des processus sous forme de diagramme log p,h.
En plus, deux débitmètres affichent le débit volumétrique total et le débit volumétrique dans le refroidissement intermédiaire.
De grandes différences de pression entre l´évaporateur et le condenseur sont nécessaires dans le cas de températures très basses.
Dans le cas de rapports de pression élevés, le rendement volumétrique baisse pour un compresseur.
C´ est pour cela que seul deux compresseurs sont montés en série, chaque compresseur séparé n´ ayant alors qu´ un rapport de pression relativement réduit.
Le compresseur pour le niveau de pression basse peut de ce fait être dimensionné de manière plus intéressante.
En raison du grand volume spécifique, une cylindrée plus grande est nécessaire pour une petite puissance d´ entraînement.
En outre, la température de sortie hors du compresseur à haute pression (HP) est abaissée à des valeurs ne présentant pas de risque par un refroidissement intermédiaire entre le compresseur à basse pression (BP) et (HP) et le rendement de compression est amélioré.
On utilise une injection de refroidissement intermédiaire sur le banc d´ essai ET 430.
Dans ce cas, on injecte une faible quantité d´ agent réfrigérant liquide hors du réservoir dans la conduite de sortie du compresseur BP.
L´ agent réfrigérant liquide évapore et refroidit de ce fait le gaz d´ aspiration pour le compresseur HP.
Le surrefroidissement de l´ agent réfrigérant liquide peut être augmentée avant la soupape de détente par un échangeur de chaleur enclenchable dans l´ injecteur de refroidissement.
Cela permet une augmentation de puissance de l´évaporateur.
Les vannes permettent de déconnecter l´ injection de refroidissement intermédiaire ou de l´échangeur de chaleur pour le surrefroidissement de l´ agent réfrigérant.
Il est ainsi possible de montrer clairement leur influence sur l´ installation.
Toutes les valeurs de mesure pertinentes sont prises en compte par des capteurs et affichées.
La transmission simultanée des valeurs de mesure à un logiciel d´ acquisition des données permet l´évaluation aisée et la représentation des processus sous forme de diagramme log p,h.
En plus, deux débitmètres affichent le débit volumétrique total et le débit volumétrique dans le refroidissement intermédiaire.
Contenu didactique / Essais
- structure et fonction d´ une installation frigorifique à 2 niveaux de compression et injection de refroidissement intermédiaire
- influence de la température d´ entrée du compresseur HP sur le rendement de compression
avec ou sans refroidissement intermédiaire
- influence du surrefroidissement supplémentaire de l´ agent réfrigérant
- répartition des rapports de pression de compress
- représenter et comprendre le cycle frigorifique sur le diagramme log p,h
Les grandes lignes
- installation frigorifique à compression à deux niveaux de compression permettant d´ atteindre des températures particulièrement basses
- injecteur de refroidissement intermédiaire
- échangeur de chaleur pour un surrefroidissement supplémentaire de l´ agent réfrigérant
- représentation des processus sous forme de diagramme log p,h du logiciel en temps réel
- structure et fonction d´ une installation frigorifique à 2 niveaux de compression et injection de refroidissement intermédiaire
- influence de la température d´ entrée du compresseur HP sur le rendement de compression
avec ou sans refroidissement intermédiaire
- influence du surrefroidissement supplémentaire de l´ agent réfrigérant
- répartition des rapports de pression de compress
- représenter et comprendre le cycle frigorifique sur le diagramme log p,h
Les grandes lignes
- installation frigorifique à compression à deux niveaux de compression permettant d´ atteindre des températures particulièrement basses
- injecteur de refroidissement intermédiaire
- échangeur de chaleur pour un surrefroidissement supplémentaire de l´ agent réfrigérant
- représentation des processus sous forme de diagramme log p,h du logiciel en temps réel
Caractéristiques techniques
Compresseur à basse pression (BP)
- puissance absorbée: 275W à -10/55ºC
- puissance frigorifique: 583W à -10/55ºC
Compresseur à haute pression (HP)
- puissance absorbée: env. 841W à -25/55ºC
- puissance frigorifique: 702W à -25/55ºC
Agent réfrigérant
- R449A
- GWP: 1397
- volume de remplissage: 1,29kg
- équivalent CO2: 1,8t
Plages de mesure
- débit: 2...29L/h, 4...40L/h
- pression: 1x -1...15bar, 2x -1...24bar
- température: 8x -75...125ºC
-puissance:
0...562W (dispositif de chauffage)
0...750W ( compresseur HP)
0...2250W (compresseur BP)
230V, 50Hz, 1 phase
Compresseur à basse pression (BP)
- puissance absorbée: 275W à -10/55ºC
- puissance frigorifique: 583W à -10/55ºC
Compresseur à haute pression (HP)
- puissance absorbée: env. 841W à -25/55ºC
- puissance frigorifique: 702W à -25/55ºC
Agent réfrigérant
- R449A
- GWP: 1397
- volume de remplissage: 1,29kg
- équivalent CO2: 1,8t
Plages de mesure
- débit: 2...29L/h, 4...40L/h
- pression: 1x -1...15bar, 2x -1...24bar
- température: 8x -75...125ºC
-puissance:
0...562W (dispositif de chauffage)
0...750W ( compresseur HP)
0...2250W (compresseur BP)
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1900x790x1900mm
Poids: env. 283kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Lxlxh: 1900x790x1900mm
Poids: env. 283kg
Nécessaire pour le fonctionnement
PC avec Windows recommandé
Poids: 283 Kg Delai de livraison estimé : 16 semaines
