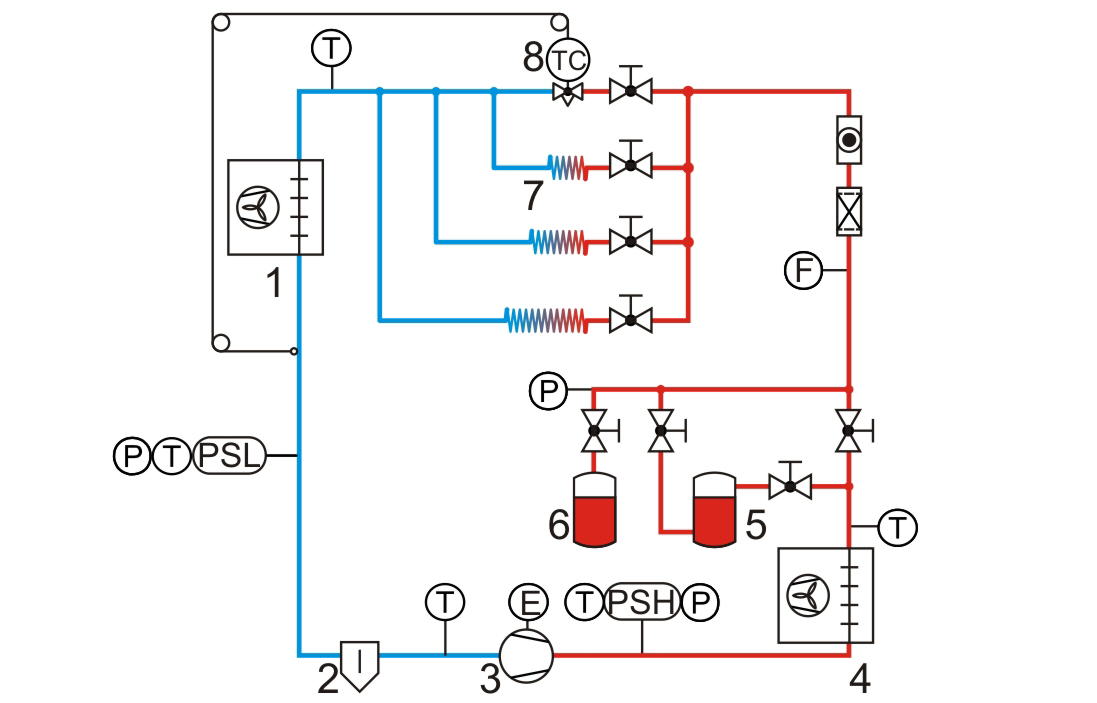

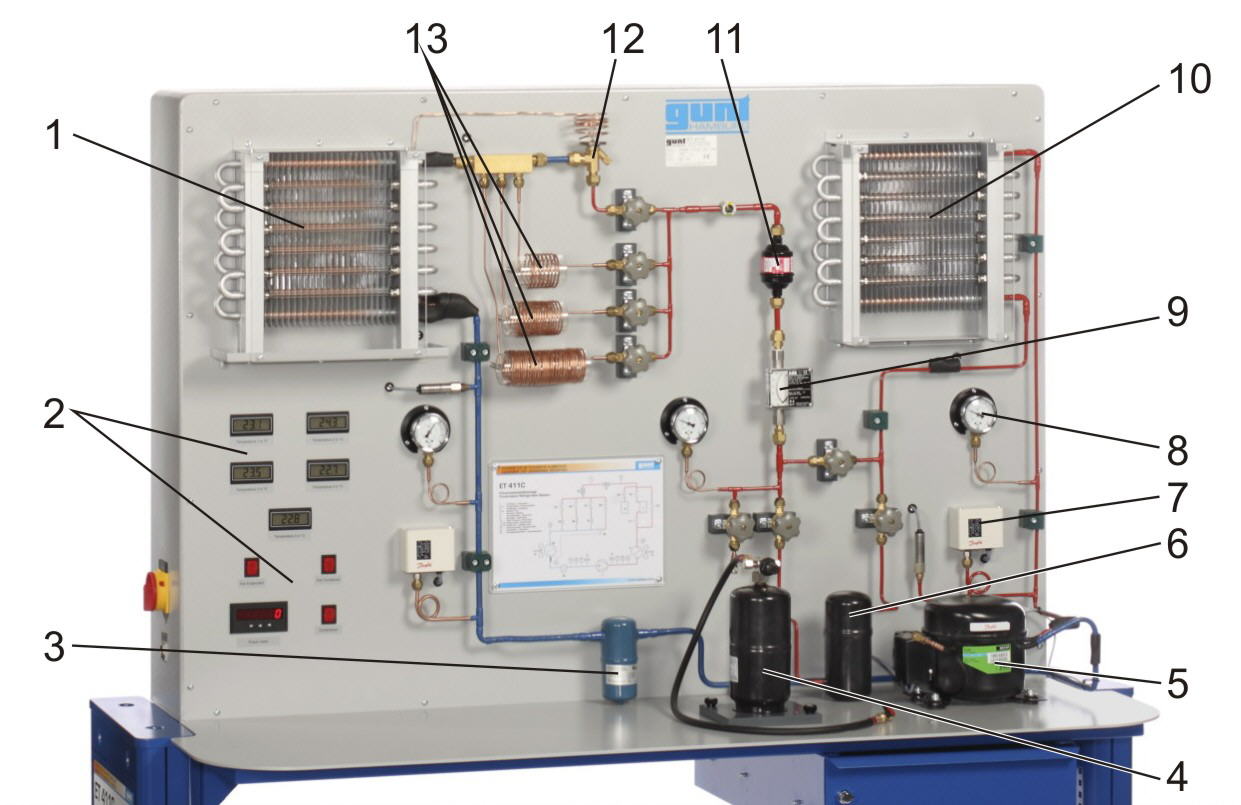

La structure du ET 411C représente un circuit frigorifique typique, se composant d'un compresseur hermétique, d'un condenseur, d'un évaporateur et d'un élément d'expansion.

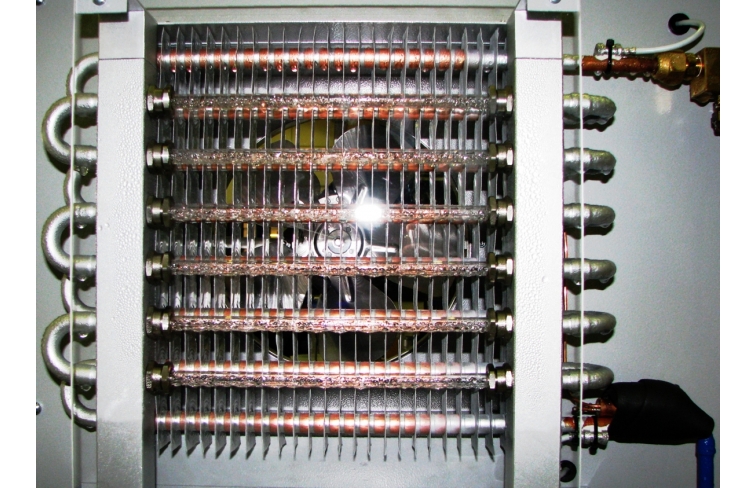

L'évaporateur et le condenseur se présentent sous la forme d'un échangeur de chaleur à double tube.
Les tubes sont partiellement transparents afin de mieux visualiser le processus de transition entre les phases lors de l'évaporation et de la condensation.

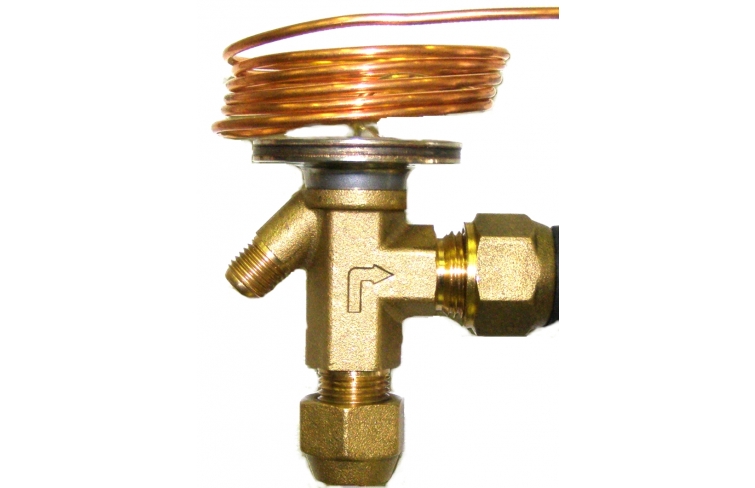

Trois longs tubes capillaires différents et une soupape de détente thermostatique peuvent être comparés comme éléments d'expansion.
Le banc d'essai est équipé d'un réservoir pour agent réfrigérant.
L'agent réfrigérant peut être ajouté ou retiré du circuit frigorifique à l'aide du réservoir.
Les effets provoqués par un sur-ou sous-remplissage peuvent ainsi être étudiés.
Le débit de l'agent réfrigérant est relevé sur un débitmètre.
La température et la pression dans le circuit frigorifique ainsi que la puissance électrique absorbée par le compresseur sont pris en compte par un capteur.

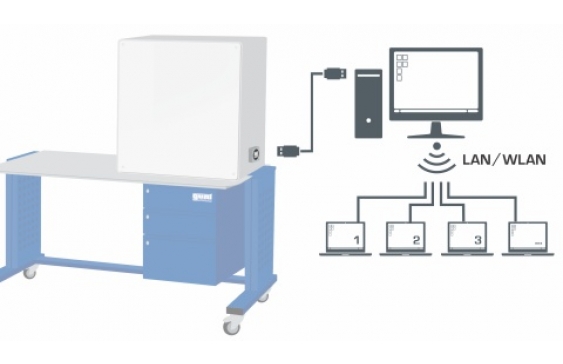

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

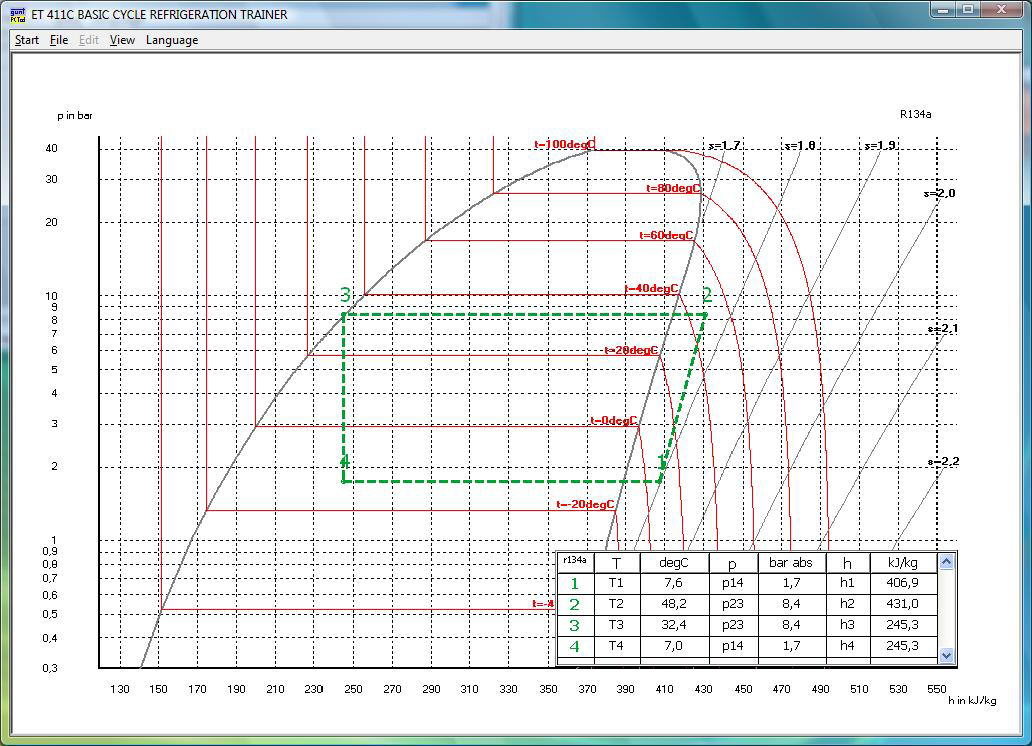

Les modifications des paramètres du circuit frigorifique peuvent être observées sur le diagramme log p,h du logiciel.

Techniques > Thermique > Génie frigorifique et climatique > Génie frigorifique - principes de la production du froid
Formations > BTS MS > Systèmes énergétiques et fluidiques

Poids: 190 Kg
Delai de livraison estimé : 12 semaines
