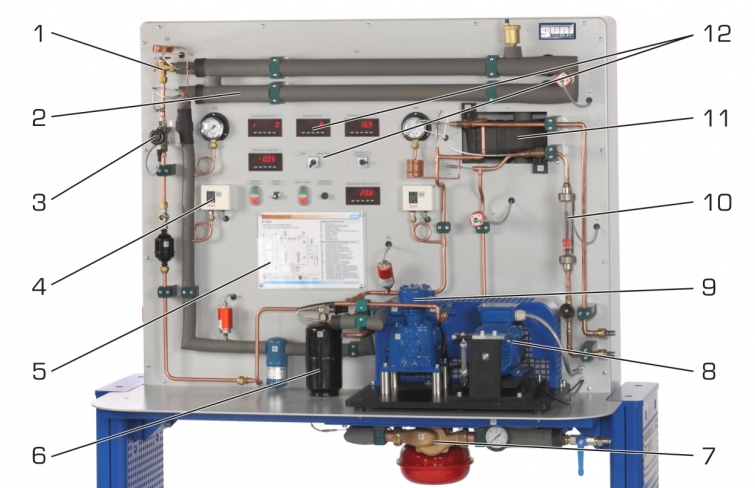

ET 351C Thermodynamique du circuit frigorifique à compression, (Réf. 061.351C0)
mesures de la puissance mécanique du compresseur, interface PC USB et logiciel inclus
On prête particulièrement attention pour ce banc dessai à rendre transparente les procédures thermodynamiques dans linstallation frigorifique.
Les puissances du compresseur, de lévaporateur et du condenseur peuvent être mesurées.
Des points de mesure de pression et de température sont situés sur tous les points pertinents de sorte que les pertes de pression et de chaleur dans linstallation frigorifique puissent aussi être étudiées de manière précise.

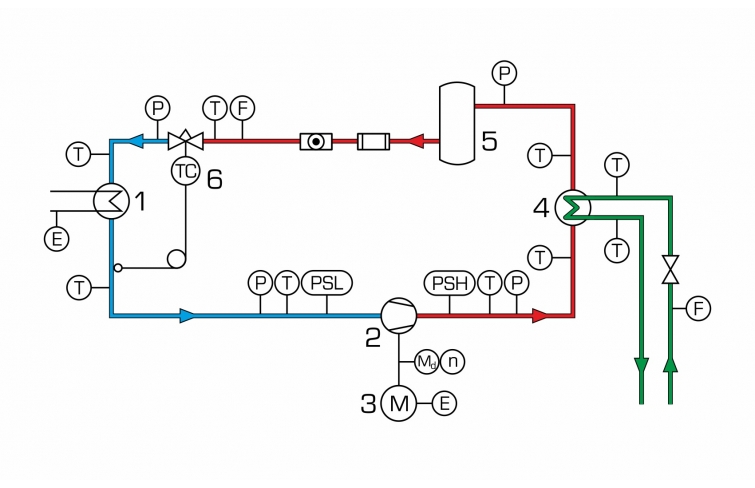

Le circuit frigorifique du ET 351C comporte un compresseur ouvert à vitesse de rotation variable, un condenseur refroidi par eau, une soupape de détente thermostatique et un évaporateur chauffé par un circuit deau chaude.
Lentraînement du compresseur se produit par le biais dun moteur suspendu pivotant pourvu dun convertisseur de fréquence pour lajustage de la vitesse de rotation.
Un capteur de charge permet la mesure du couple dentraînement.
La puissance mécanique dentraînement du compresseur peut être déterminée par la vitesse de rotation.
La puissance de chauffe du circuit deau chaude est ajustable en continu et est affichée.
La puissance du condenseur émise est mesurée par le débit deau de refroidissement.

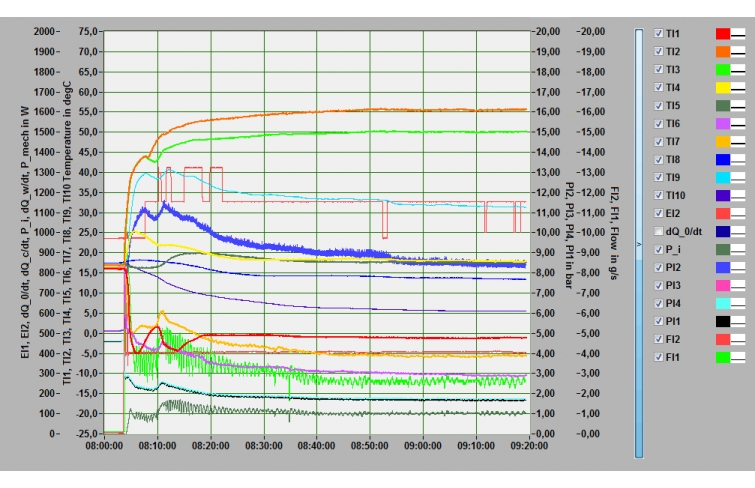

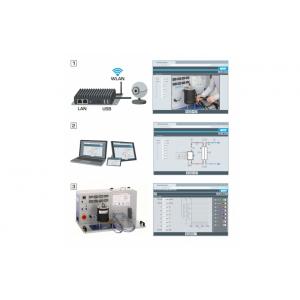

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.

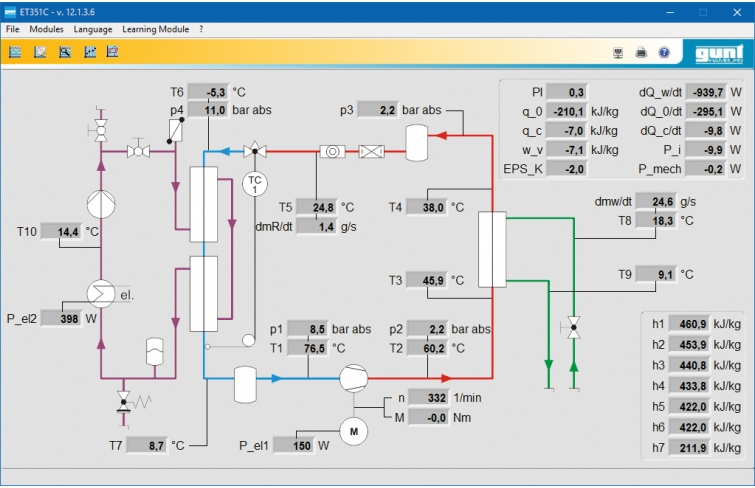

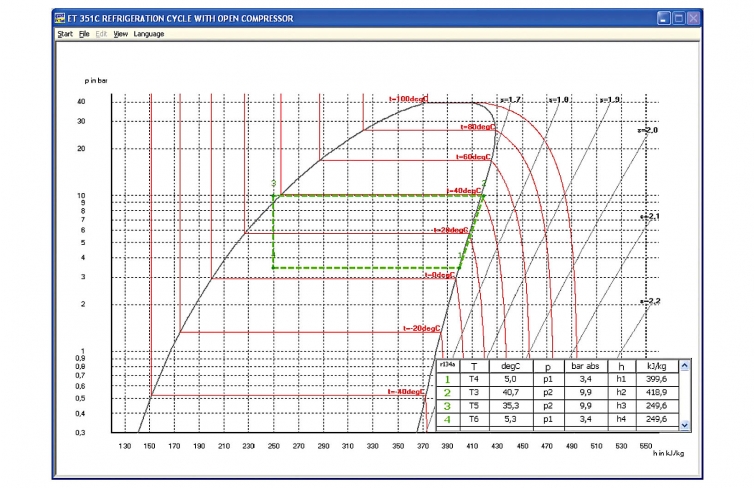

Le logiciel permet la représentation du processus sur le diagramme log p,h et affiche les grandeurs caractéristiques les plus importantes du processus comme par exemple le rapport de pression de compression et les coefficients de performance.
Les puissances du compresseur, de lévaporateur et du condenseur peuvent être mesurées.
Des points de mesure de pression et de température sont situés sur tous les points pertinents de sorte que les pertes de pression et de chaleur dans linstallation frigorifique puissent aussi être étudiées de manière précise.
Le circuit frigorifique du ET 351C comporte un compresseur ouvert à vitesse de rotation variable, un condenseur refroidi par eau, une soupape de détente thermostatique et un évaporateur chauffé par un circuit deau chaude.
Lentraînement du compresseur se produit par le biais dun moteur suspendu pivotant pourvu dun convertisseur de fréquence pour lajustage de la vitesse de rotation.
Un capteur de charge permet la mesure du couple dentraînement.
La puissance mécanique dentraînement du compresseur peut être déterminée par la vitesse de rotation.
La puissance de chauffe du circuit deau chaude est ajustable en continu et est affichée.
La puissance du condenseur émise est mesurée par le débit deau de refroidissement.
Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Le logiciel permet la représentation du processus sur le diagramme log p,h et affiche les grandeurs caractéristiques les plus importantes du processus comme par exemple le rapport de pression de compression et les coefficients de performance.
Contenu didactique / Essais
- cycle sur le diagramme log p,h
- comparaison du cycle réel au cycle idéal
- bilan de l'évaporateur et du condenseur
- calcul de la puissance du moteur grâce à la vitesse de rotation et au couple
- détermination des pertes
- détermination du coefficient de performance
- comportement en service sous charge
- comportement en service non stationnaire
Les grandes lignes
- installation frigorifique à compression pour études thermodynamiques
- évaporateur chauffé indirectement et condenseur refroidi par eau
- compresseur ouvert avec moteur d'entraînement suspendu pivotant pour mesure de couple
- cycle sur le diagramme log p,h
- comparaison du cycle réel au cycle idéal
- bilan de l'évaporateur et du condenseur
- calcul de la puissance du moteur grâce à la vitesse de rotation et au couple
- détermination des pertes
- détermination du coefficient de performance
- comportement en service sous charge
- comportement en service non stationnaire
Les grandes lignes
- installation frigorifique à compression pour études thermodynamiques
- évaporateur chauffé indirectement et condenseur refroidi par eau
- compresseur ouvert avec moteur d'entraînement suspendu pivotant pour mesure de couple
Caractéristiques techniques
Compresseur ouvert
- puissance frigorifique: env. 965W (à une vitesse de rotation de: 1450min-1 et 5/40°C)
Dispositif de chauffage: 1x 1000W
Condenseur, puissance: 1300W
Agent réfrigérant
- R513A, GWP: 631, volume de remplissage: 2kg, équivalent CO2: 1,3t
Plages de mesure
- température: 9x -30…100°C, 1x 0…100°C
- pression: 1x -1…9bar, 1x -1…24bar, 4x -1…15bar
- couple: (compresseur) 0…10Nm
- vitesse de rotation: (compresseur) 0…2500min-1
- puissance absorbée: (compresseur) 0…1125W
- puissance: (dispositif de chauffage) 0…1125W
- débit: (eau) 5…70g/s
- débit: (agent réfrigérant) 0…0,5L/min
230V, 50Hz
Compresseur ouvert
- puissance frigorifique: env. 965W (à une vitesse de rotation de: 1450min-1 et 5/40°C)
Dispositif de chauffage: 1x 1000W
Condenseur, puissance: 1300W
Agent réfrigérant
- R513A, GWP: 631, volume de remplissage: 2kg, équivalent CO2: 1,3t
Plages de mesure
- température: 9x -30…100°C, 1x 0…100°C
- pression: 1x -1…9bar, 1x -1…24bar, 4x -1…15bar
- couple: (compresseur) 0…10Nm
- vitesse de rotation: (compresseur) 0…2500min-1
- puissance absorbée: (compresseur) 0…1125W
- puissance: (dispositif de chauffage) 0…1125W
- débit: (eau) 5…70g/s
- débit: (agent réfrigérant) 0…0,5L/min
230V, 50Hz
Informations logistiques
Dimensions et poids
Lxlxh: 1520x790x1760mm
Poids: env. 120kg
Nécessaire pour le fonctionnement
raccord deau, drain
PC avec Windows recommandé
Lxlxh: 1520x790x1760mm
Poids: env. 120kg
Nécessaire pour le fonctionnement
raccord deau, drain
PC avec Windows recommandé
