ET 264 Exploitation de la géothermie avec un système à deux puits (Réf. 061.26400)

Avec interface PC USB et logiciel inclus

Nouveau

La géothermie est l'étude et l'exploitation de la chaleur et de la distribution de la température dans la terre.

Dans une installation géothermique de surface, on exploite l'énergie thermique accumulée sous la surface terrestre.

Ainsi, par exemple dans un système à deux puits, de l'énergie thermique est prélevée dans les eaux souterraines proches de la surface à des fins de chauffage.

L'ET 264 démontre le fonctionnement d'un tel système à deux puits.

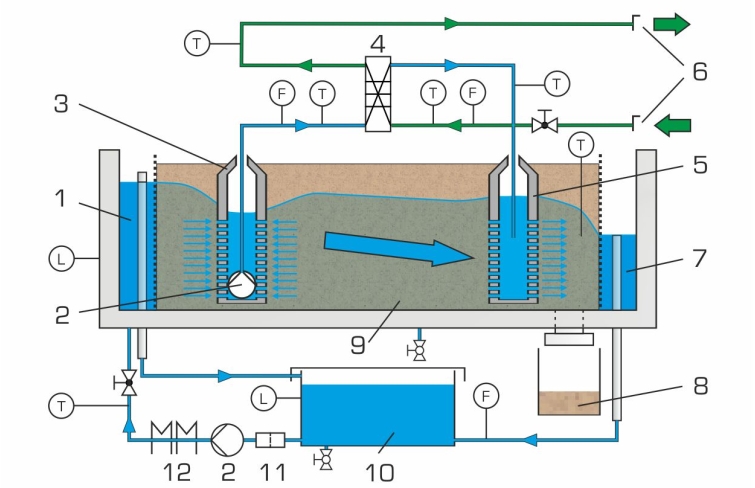

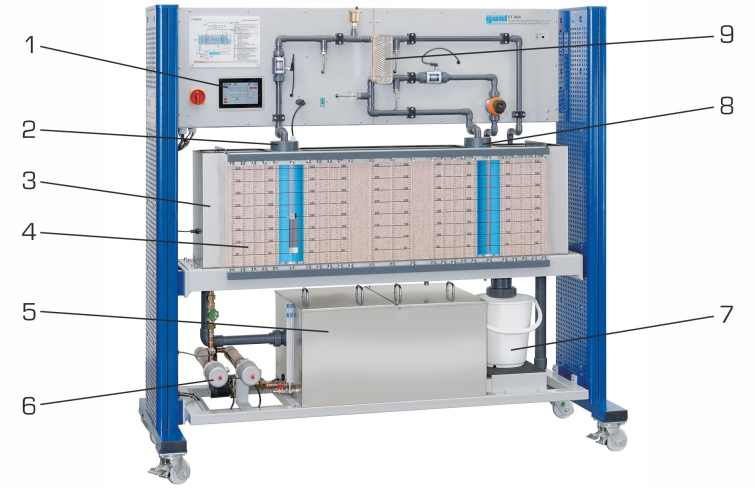

Le banc d'essai comprend un circuit d'eau fermé avec réservoir de stockage et pompe.

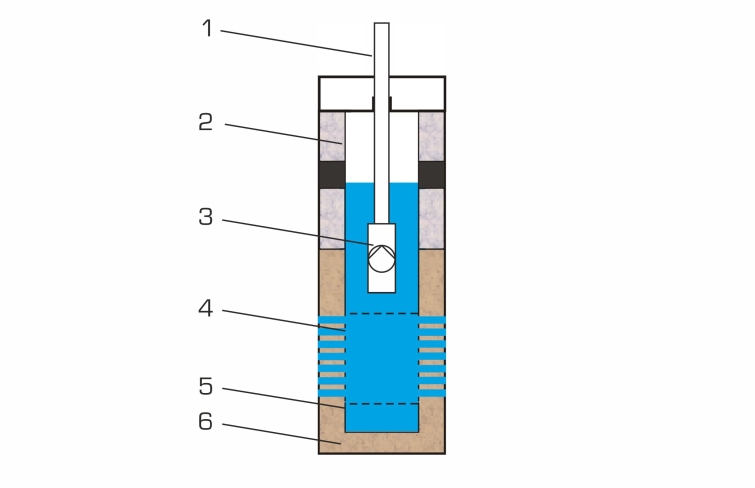

L'élément principal est un lit de sable traversé par de l'eau, avec un puits de production et un puits absorbant.

On peut faire entrer ou évacuer de l'eau (eaux souterraines) par deux chambres positionnées sur les côtés.

Durant l'essai, les eaux souterraines sont acheminées depuis le puits de production jusqu'à un échangeur de chaleur et l'énergie thermique venant des eaux souterraines est transférée à un fluide de travail.

L'eau s'écoule ensuite dans un puits absorbant.

Puis l'eau passe par la chambre d'évacuation et arrive enfin au réservoir de stockage où elle est réchauffée avant d'être réacheminée dans la section d'essai.

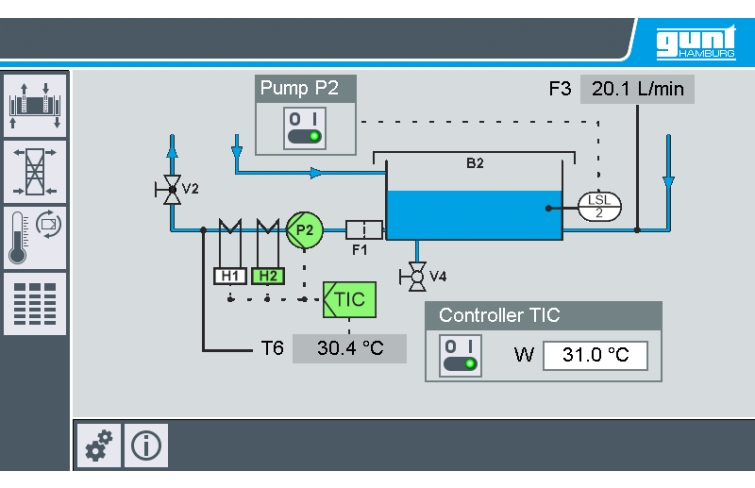

Dans le réservoir de stockage, la température des eaux souterraines est ajustée à l'aide d'un dispositif de chauffage régulé.

Le débit de la pompe dans le puits de production est ajustable.

L'écoulement souterrain à travers le lit de sable est ajusté par des drains dont la hauteur est réglable.

Le fluide de travail est fourni soit par le réseau du laboratoire, soit par le générateur d'eau froide WL 110.20.

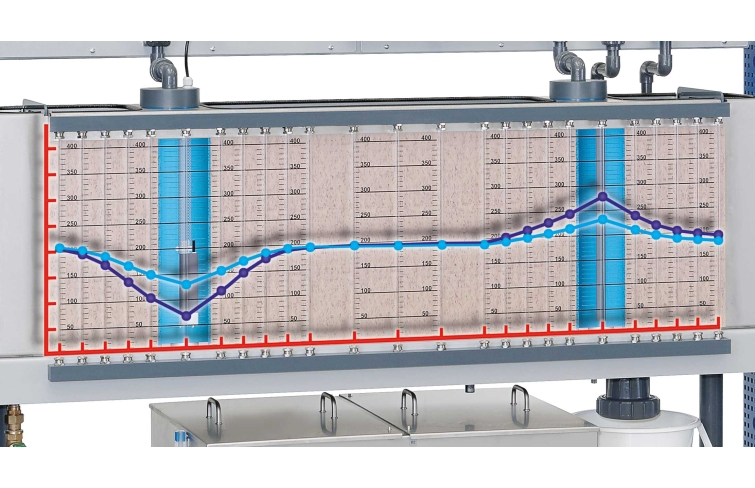

On déduit la puissance thermique transférée à partir des températures mesurées et du débit. Un manomètre à tubes multiples visualise les niveaux des eaux souterraines des deux puits.

Les valeurs de mesure sont affichées sur le banc d'essai.

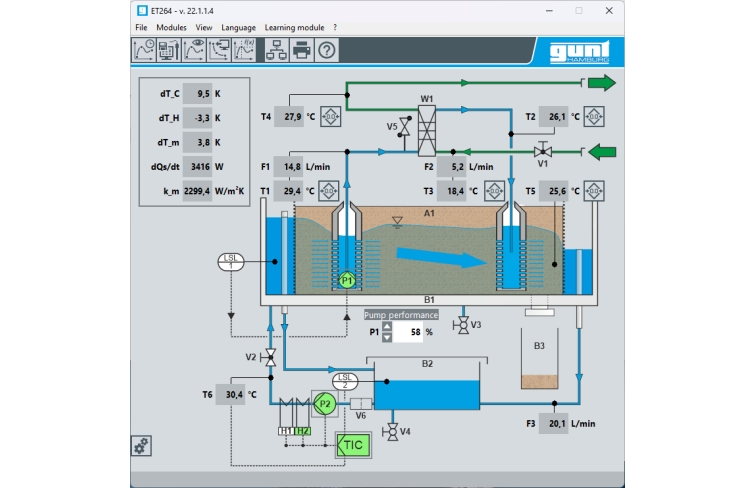

Elles peuvent être transmises via USB à un PC afin d'y être exploitées à l'aide du logiciel GUNT fourni.

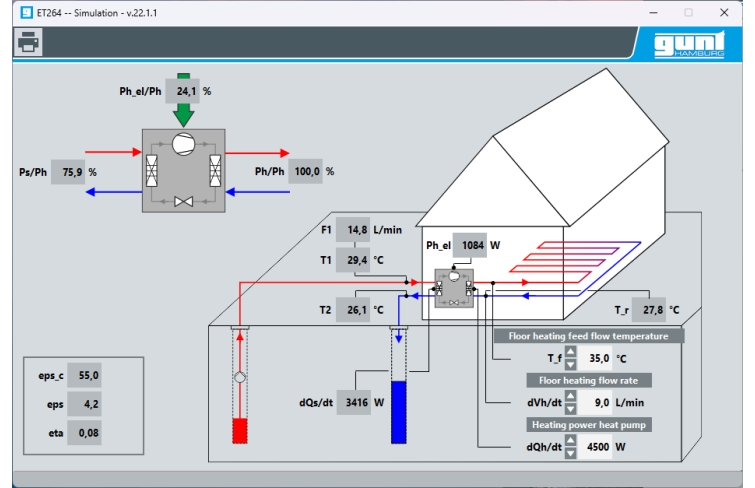

À l'aide des valeurs de mesure, on simule une pompe à chaleur qui est reliée au système à deux puits.



Contenu didactique / Essais


- principes de base de l'exploitation géothermique

- comportement en service d'un système à deux puits

- caractéristiques hydrauliques de la terre

- détermination de la puissance thermique exploitable

- principes de base et bilan énergétique d'une pompe à chaleur simulée



Les grandes lignes

- exploitation de la géothermie dans un système ouvert sans répercussion thermique

- simulation du bilan énergétique d'une pompe à chaleur



Caractéristiques techniques


Section d'essai

- Lxlxh: env. 1600x270x470mm

Pompe du puits de production

- puissance absorbée: max. 72W

- débit de refoulement max.: env. 20L/min

Pompe du réservoir de stockage

- puissance absorbée: env. 70W

- débit de refoulement max.: 50L/min

Réservoir de stockage

- volume: env. 135L

Échangeur de chaleur à plaques

- surface de transfert de chaleur: 0,39m^2^

- nombre de plaques: 30

Chauffage

- puissance: max. 8kW

Measuring ranges

- température: 0...45ºC

- débit (puits de production): 0...20L/min

- débit (circuit d'eaux souterraines): 2...35L/min



400V, 50Hz, 3 phases



Informations logistiques
Dimensions et poids

Lxlxh: env. 1980x790x1930mm

Poids à vide: env. 320kg



Necessaire au fonctionnement

raccord d´ eau, drain ou WL 110.20, PC avec Windows recommandé



Liste de livraison

1 banc d´ essai

1 sable (250kg, taille de grain 1...2mm)

1 CD avec logiciel GUNT + câble USB

1 documentation didactique



Poids: 320 Kg
