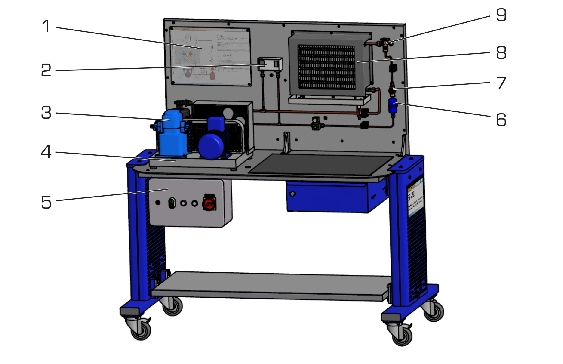

ET 192 Banc pour la formation à la maintenance d'installations frigorifiques (Réf. 061.19200)
Remplacement de compresseur, pressostat, filtre/sécheur, électrovanne et soupape de détente
Le remplacement d'un compresseur défectueux ou d'autres composants de l'installation frigorifique fait partie des activités récurrentes d'un mécatronicien frigoriste.
Le ET 192 permet de s'entraîner pour ces procédures.
Il est possible de montrer quelles sont les conséquences d'un mauvais comportement.
Les composants sont intégrés dans une installation frigorifique fonctionnelle.
De cette manière, il est possible de tester de manière conforme à la pratique la fonctionnalité des composants individuels après un changement réussi.
Les activités suivantes sont par exemple à effectuer lors du changement d'un compresseur:
- déplacement d'agent réfrigérant (Pump-down) dans le condenseur/ réservoir (dans le cas où ceci n'est pas possible: aspiration de l'agent réfrigérant)
- déconnexion du compresseur des vannes de service
- séparer les connexions électriques
- remplacer le compresseur, éventuellement corriger le remplissage d'huile
- rétablir les connexions électriques
- raccorder le compresseur aux vannes de service
- évacuer le compresseur et établir une liaison vers le système
- effectuer un test de fonctionnement du compresseur
- vérifier l'étanchéité et si besoin est compléter le niveau d'agent réfrigérant
- vérifier les pressions de l'installation

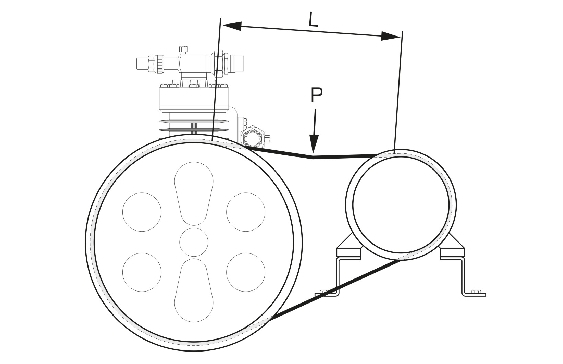

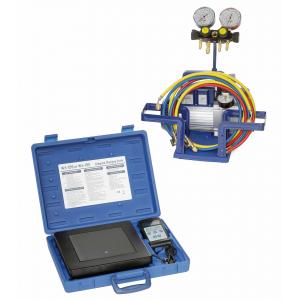

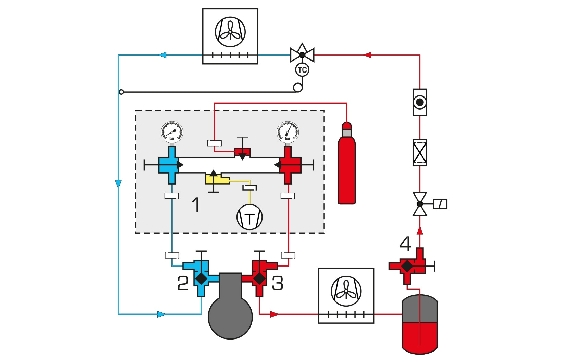

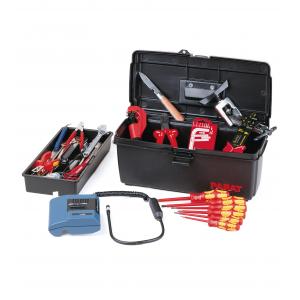

Le jeu d'outils ET 150.02 ainsi que l'appareil de remplissage et d'évacuation ET 150.01 sont nécessaires pour l'exécution des travaux de maintenance.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Le ET 192 permet de s'entraîner pour ces procédures.
Il est possible de montrer quelles sont les conséquences d'un mauvais comportement.
Les composants sont intégrés dans une installation frigorifique fonctionnelle.
De cette manière, il est possible de tester de manière conforme à la pratique la fonctionnalité des composants individuels après un changement réussi.
Les activités suivantes sont par exemple à effectuer lors du changement d'un compresseur:
- déplacement d'agent réfrigérant (Pump-down) dans le condenseur/ réservoir (dans le cas où ceci n'est pas possible: aspiration de l'agent réfrigérant)
- déconnexion du compresseur des vannes de service
- séparer les connexions électriques
- remplacer le compresseur, éventuellement corriger le remplissage d'huile
- rétablir les connexions électriques
- raccorder le compresseur aux vannes de service
- évacuer le compresseur et établir une liaison vers le système
- effectuer un test de fonctionnement du compresseur
- vérifier l'étanchéité et si besoin est compléter le niveau d'agent réfrigérant
- vérifier les pressions de l'installation
Le jeu d'outils ET 150.02 ainsi que l'appareil de remplissage et d'évacuation ET 150.01 sont nécessaires pour l'exécution des travaux de maintenance.
La documentation didactique bien structurée expose les principes de base et guide létudiant dans la réalisation des essais.
Contenu didactique / Essais
- Découvrir et réaliser les activités de base de maintenance sur les installations frigorifiques
- Remplacement de
-- compresseur
-- pressostat
-- filtre/sécheur
-- électrovanne
-- soupape de détente
- Déplacement d'agent réfrigérant (Pump-down)
- Montage mécanique et électrique et démontage des composants
- Compléter le niveau d'agent réfrigérant et d'huile du compresseur
- Vérification de l'étanchéité
- Marche d'essai du compresseur
- Ajustage de la soupape de détente et du pressostat
Les grandes lignes
- Travaux de service pratiques sur les installations frigorifiques
- Remplacer les composants typiques sur une installation frigorifique: compresseur, pressostat, filtre/sécheur, électrovanne et soupape de détente
- Aspirer, déplacer l'agent réfrigérant, remplacer, évacuer, remplir et ajuster
- Découvrir et réaliser les activités de base de maintenance sur les installations frigorifiques
- Remplacement de
-- compresseur
-- pressostat
-- filtre/sécheur
-- électrovanne
-- soupape de détente
- Déplacement d'agent réfrigérant (Pump-down)
- Montage mécanique et électrique et démontage des composants
- Compléter le niveau d'agent réfrigérant et d'huile du compresseur
- Vérification de l'étanchéité
- Marche d'essai du compresseur
- Ajustage de la soupape de détente et du pressostat
Les grandes lignes
- Travaux de service pratiques sur les installations frigorifiques
- Remplacer les composants typiques sur une installation frigorifique: compresseur, pressostat, filtre/sécheur, électrovanne et soupape de détente
- Aspirer, déplacer l'agent réfrigérant, remplacer, évacuer, remplir et ajuster
Caractéristiques techniques
Compresseur à agent réfrigérant ouvert
- puissance d'entraînement: 0,75kW
- puissance frigorifique: 1245W à -5°C/36°C
- pression maximale du système: 18bar
Pressostat
- basse pression: -0,2...7bar
- haute pression: 10...32bar
Compresseur à agent réfrigérant ouvert
- puissance d'entraînement: 0,75kW
- puissance frigorifique: 1245W à -5°C/36°C
- pression maximale du système: 18bar
Pressostat
- basse pression: -0,2...7bar
- haute pression: 10...32bar
Informations logistiques
Dimensions et poids
Lxlxh: 1400x750x1650mm
Poids: env. 150kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
Lxlxh: 1400x750x1650mm
Poids: env. 150kg
Necessaire au fonctionnement
230V, 50Hz, 1 phase
