Ref: EWTGUCT100.17
CT 100.17 Capteur de pression pour CT 100.21 ( Moteur essence deux temps pour CT 110)
Nécessite le CT 100.13 : Système d'acquisition + logiciel PC

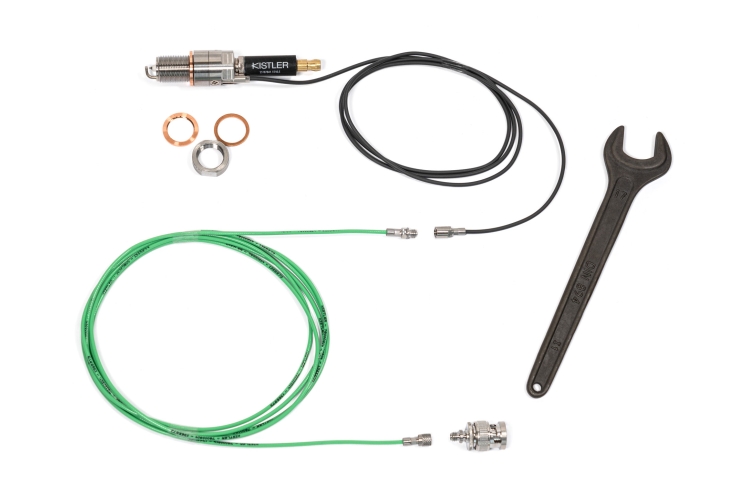

Pour les essais avec indication de pression dans le cylindre sur le moteur de test CT 100.21, la bougie normale est remplacée par une bougie instrumentée.
Cette bougie instrumentée est dotée dun capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.
Le fonctionnement de la bougie est pleinement maintenu.
Le cdu capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à lamplificateur du système dindication électronique CT 100.13.
Cette bougie instrumentée est dotée dun capteur de pression miniature.
Le capteur de pression est exposé directement à la pression de la chambre de combustion avec la bougie en place.
Le fonctionnement de la bougie est pleinement maintenu.
Le cdu capteur de pression est un cristal de quartz piézoélectrique résistant à la chaleur qui émet un signal de charge proportionnel à la pression.
Le capteur de pression est raccordé à lamplificateur du système dindication électronique CT 100.13.
Contenu didactique / Essais
-mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
-capteur de pression miniature avec bougie instrumentée comme support
-mesure de pression dans la chambre de combustion dun moteur
Les caractéristiques techniques
Capteur de pression
- plage de mesure: 0…100bar
- température de service max.: 200°C
- charge max.: 250bar
- poids: 1,7g
-mesures de pression dans le cylindre sur moteurs à combustion interne
Les grandes lignes
-capteur de pression miniature avec bougie instrumentée comme support
-mesure de pression dans la chambre de combustion dun moteur
Les caractéristiques techniques
Capteur de pression
- plage de mesure: 0…100bar
- température de service max.: 200°C
- charge max.: 250bar
- poids: 1,7g
Informations logistiques
Dimensions et poids
Lxlxh: 30x50x130mm (bougie)
Poids: env. 2kg
Lxlxh: 30x50x130mm (bougie)
Poids: env. 2kg
Poids: 2 Kg Delai de livraison estimé : 16 semaines
