Ref: EWTGUCT100.13
CT 100.13 Interface et logiciel pour bancs moteur gamme CT 110 (Réf. 063.10013)
Tracé du diagramme Pression/Volume dans le cylindre, nécessite les capteurs CT100.14/15/16
Le système est utilisé avec le capteur de pression de bougie CT 100.14 ou le capteur de pression CT 100.15 ou CT 100.16.
Conçu pour les moteurs CT 100.20, CT 100.22 et CT 100.23, il permet de mesurer la pression à lintérieur du cylindre dun moteur à combustion interne.
Les données sont transmises pour traitement à un PC. Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.

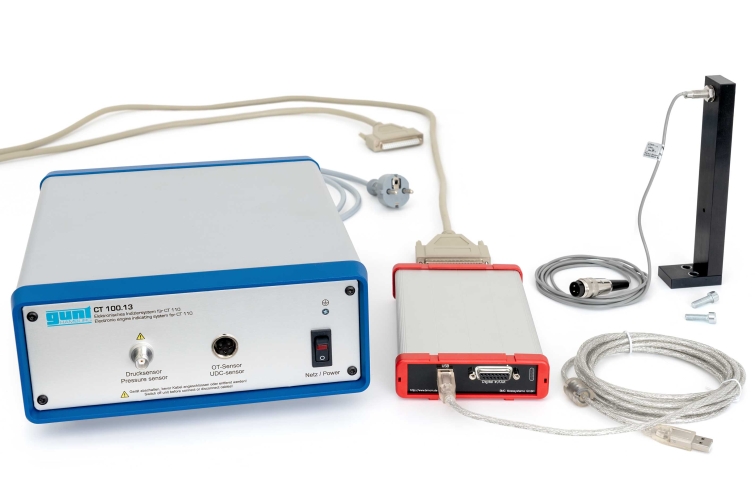

Le système est constitué dun transmetteur inductif de point mort haut, dun amplificateur pour le capteur de pression et pour le transmetteur de point mort haut et d'un logiciel.
Conçu pour les moteurs CT 100.20, CT 100.22 et CT 100.23, il permet de mesurer la pression à lintérieur du cylindre dun moteur à combustion interne.
Les données sont transmises pour traitement à un PC. Le logiciel fournit des diagrammes p, t et p, V ainsi que la pression moyenne et la puissance indiquée.
Le système est constitué dun transmetteur inductif de point mort haut, dun amplificateur pour le capteur de pression et pour le transmetteur de point mort haut et d'un logiciel.
Contenu didactique / Essais
- faire connaissance avec un système électronique dindication de pression de cylindre et utiliser celui-ci
- diagramme p, t (saisie décran en haut à gauche)
- diagramme p, V (saisie décran en bas)
- profil de pression lors du changement de gaz (saisie décran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système dindication de la pression dans le cylindre, adapté aux moteurs de test CT 100.20, CT 100.22 et CT 100.23
Les caractéristiques techniques
Amplificateur de mesure
- coefficient damplification 10mbar/mV
Distance de déclenchement du transmetteur PMH
- 1mm
- faire connaissance avec un système électronique dindication de pression de cylindre et utiliser celui-ci
- diagramme p, t (saisie décran en haut à gauche)
- diagramme p, V (saisie décran en bas)
- profil de pression lors du changement de gaz (saisie décran en haut à droite)
- détermination de la puissance indiquée à partir du diagramme p, V
Les grandes lignes
- Système dindication de la pression dans le cylindre, adapté aux moteurs de test CT 100.20, CT 100.22 et CT 100.23
Les caractéristiques techniques
Amplificateur de mesure
- coefficient damplification 10mbar/mV
Distance de déclenchement du transmetteur PMH
- 1mm
Informations logistiques
Dimensions et poids
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 amplificateur de mesure
1 détecteur de proximité inductif
1 jeu daccessoires
1 logiciel GUNT + câble USB
Lxlxh: 280x260x120mm (amplificateur de mesure)
Poids: env. 5kg
Nécessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 amplificateur de mesure
1 détecteur de proximité inductif
1 jeu daccessoires
1 logiciel GUNT + câble USB
Poids: 4 Kg Delai de livraison estimé : 16 semaines
