Ref: EWTGUCE620
CE 620 Extraction liquide-liquide (Réf. 083.62000)
Séparation d’un mélange de liquides à deux composants par extraction avec un solvant
Le CE 620 permet de séparer les mélanges de liquides au moyen de lextraction liquide-liquide.

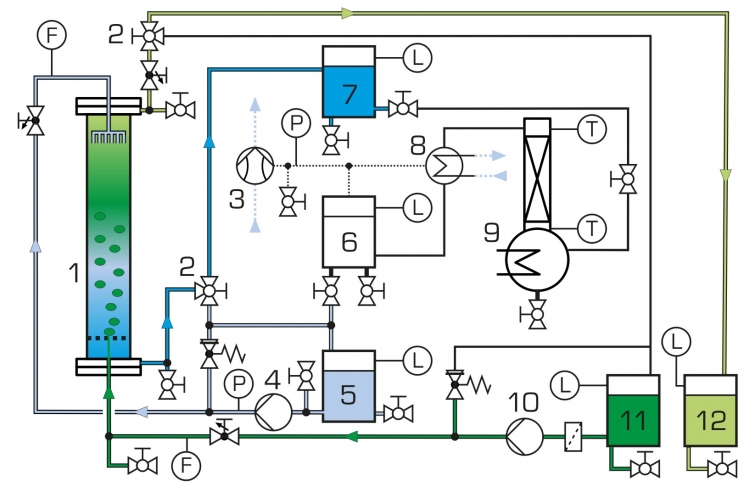

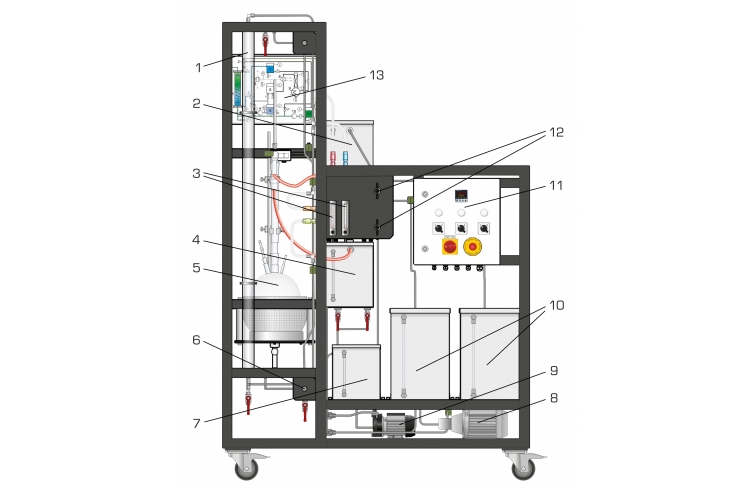

À partir du réservoir dalimentation, le mélange de liquides à séparer est refoulé à laide dune pompe en bas de la colonne dextraction.
À cet endroit, il se déplace à contre-courant par rapport au solvant qui est transporté au moyen d'une pompe par le haut dans la colonne dextraction.
Le mélange à séparer est composé du soluté et de léluant.
Léluant et le solvant ne sont pas solubles lun dans lautre.
Pour cette raison, une limite de phase se forme dans la colonne.
Celle-ci peut être ajustée et observée avec deux soupapes.
Le transfert du soluté dans le solvant a lieu dans la colonne.
Deux vannes à trois voies permettent d'utiliser le banc d'essai comme processus continu ou discontinu.
Une unité de distillation sert à lenrichissement du soluté dans lextrait.
Elle est composée dun ballon à fond rond chauffé avec colonne à garnissage et dun pont de distillation avec refroidisseur Liebig.
Lextrait enrichi quitte la colonne par la tête est recueilli dans un réservoir.
La température du bas de colonne est enregistrée avec un capteur, affichée sous forme numérique et régulée à laide dun régulateur PID.
La température en tête de la colonne de distillation est également enregistrée.
Comme système ternaire, de l'huile de colza est utilisée comme éluant, léthanol comme soluté et de leau comme solvant.
Pour ce système ternaire les concentrations dans lextrait, le produit de tête et le produit de bas sont déterminées à laide de la mesure de la densité.
Pour autres systèmes ternaires, la liste de livraison comprend un appareil de mesure de conductibilité.
À partir du réservoir dalimentation, le mélange de liquides à séparer est refoulé à laide dune pompe en bas de la colonne dextraction.
À cet endroit, il se déplace à contre-courant par rapport au solvant qui est transporté au moyen d'une pompe par le haut dans la colonne dextraction.
Le mélange à séparer est composé du soluté et de léluant.
Léluant et le solvant ne sont pas solubles lun dans lautre.
Pour cette raison, une limite de phase se forme dans la colonne.
Celle-ci peut être ajustée et observée avec deux soupapes.
Le transfert du soluté dans le solvant a lieu dans la colonne.
Deux vannes à trois voies permettent d'utiliser le banc d'essai comme processus continu ou discontinu.
Une unité de distillation sert à lenrichissement du soluté dans lextrait.
Elle est composée dun ballon à fond rond chauffé avec colonne à garnissage et dun pont de distillation avec refroidisseur Liebig.
Lextrait enrichi quitte la colonne par la tête est recueilli dans un réservoir.
La température du bas de colonne est enregistrée avec un capteur, affichée sous forme numérique et régulée à laide dun régulateur PID.
La température en tête de la colonne de distillation est également enregistrée.
Comme système ternaire, de l'huile de colza est utilisée comme éluant, léthanol comme soluté et de leau comme solvant.
Pour ce système ternaire les concentrations dans lextrait, le produit de tête et le produit de bas sont déterminées à laide de la mesure de la densité.
Pour autres systèmes ternaires, la liste de livraison comprend un appareil de mesure de conductibilité.
Contenu didactique / Essais
- transfert dans le solvant dun composant dun mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans lextrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes dessais différentes sur les processus de séparation
Les grandes lignes
- séparation dun mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de lextrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent létude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caractéristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe dalimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet deau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150°C, 1x 0...120°C
- débit: 2x 100...850ml/min (Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
- transfert dans le solvant dun composant dun mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans lextrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes dessais différentes sur les processus de séparation
Les grandes lignes
- séparation dun mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de lextrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent létude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caractéristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe dalimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet deau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150°C, 1x 0...120°C
- débit: 2x 100...850ml/min (Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids Liste de livraison comprend un appareil de mesure de conductibilité.
Contenu didactique / Essais
- transfert dans le solvant dun composant dun mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans lextrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes dessais différentes sur les processus de séparation
Les grandes lignes
- séparation dun mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de lextrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent létude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caractéristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe dalimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet deau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150°C, 1x 0...120°C
- débit: 2x 100...850ml/min (Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1350x750x2150mm
Poids: env. 180kg
Nécessaire au fonctionnement
raccord deau: 720L/h
Liste de livraison

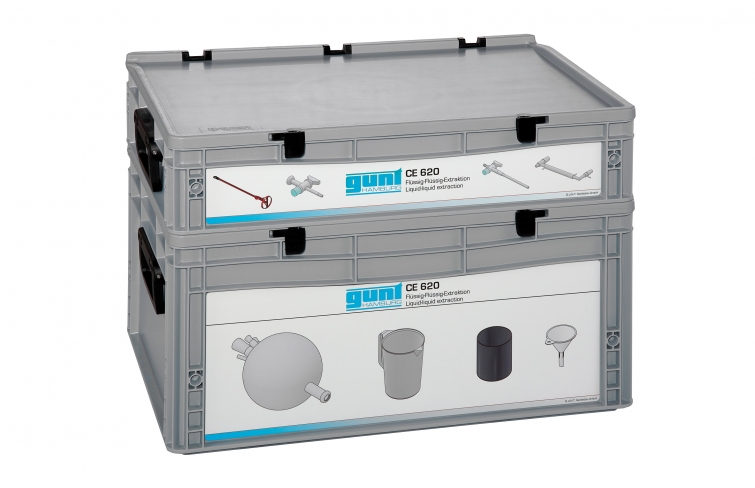

banc d'essai, 2 éprouvettes à pied, 1 gobelet gradué, 1 mobile d'agitation, 1 appareil de mesure de conductibilité, 1 jeu de flexibles, 1 documentation didactique
Contenu didactique / Essais
- transfert dans le solvant dun composant dun mélange de liquides à deux composants par extraction
- transmission des résultats de bécher à l'échelle pilote
- enrichissement du soluté dans lextrait par distillation
- évaluation des processus de séparation par la mesure de la concentration et bilans masse
- influence de variantes dessais différentes sur les processus de séparation
Les grandes lignes
- séparation dun mélange de liquides par extraction liquide-liquide à contre-courant
- enrichissement de lextrait avec colonne de distillation intégrée
- fonctionnement possible comme processus continu et discontinu
- la construction et les matières permettent létude de différents systèmes ternaires
- ajustage et observation de la limite de phase possibles
Les caractéristiques techniques
Colonnes
- extraction: diamètre: 40mm, hauteur: 1500mm
- distillation: diamètre: 30mm, hauteur: 415mm
Dispositif de chauffage de bas de colonne
- puissance: 1200W
Réservoirs
- alimentation et produit raffiné: chacun env. 30L
- solvant et extrait: chacun env. 15L
- produit de tête (distillation): 15L
- réservoir de bas de colonne distillation: env. 5L
Pompe dalimentation
- débit de refoulement max.: 1000mL/min
- hauteur de refoulement max.: 80m
Pompe de solvant
- débit de refoulement max.: 1200mL/min
- hauteur de refoulement max.: 10m
Pompe à jet deau: vide final: env. 200mbar
Plages de mesure
- température: 1x 0...150°C, 1x 0...120°C
- débit: 2x 100...850ml/min (Eau)
- pression: -1...0,6bar
- conductivité: 0...1990µS/cm
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1350x750x2150mm
Poids: env. 180kg
Nécessaire au fonctionnement
raccord deau: 720L/h
Liste de livraison
banc d'essai, 2 éprouvettes à pied, 1 gobelet gradué, 1 mobile d'agitation, 1 appareil de mesure de conductibilité, 1 jeu de flexibles, 1 documentation didactique
Poids: 180 Kg Delai de livraison estimé : 16 semaines
