Ref: EWTGUCE587

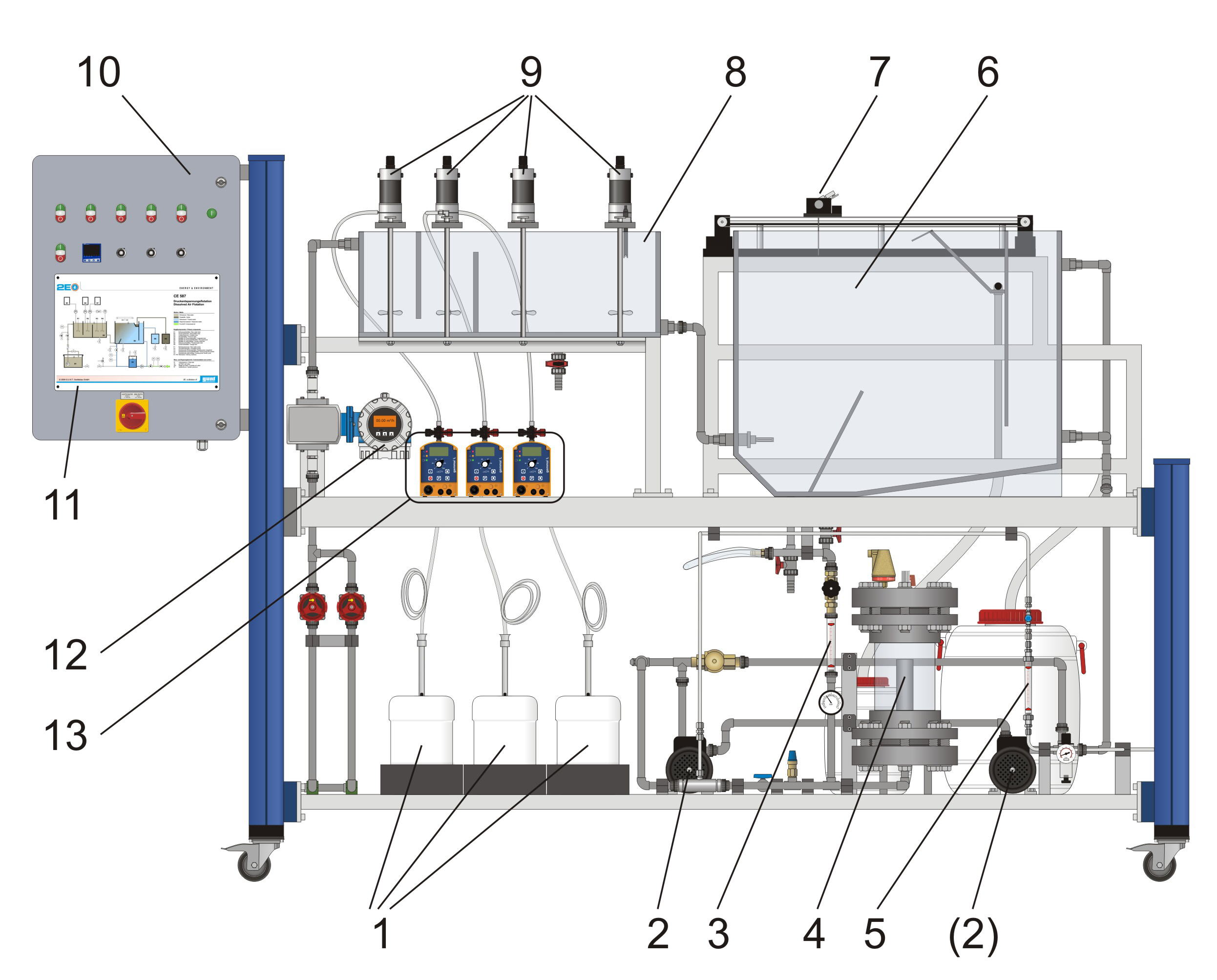

CE 587 Traitement de l'eau par flottation à l'air dissous (Réf. 083.58700)
Le CE 587 met en é vidence l'é puration d'une eau brute contenant des matiè res solides par le procé dé de flottation à l´ air dissous.

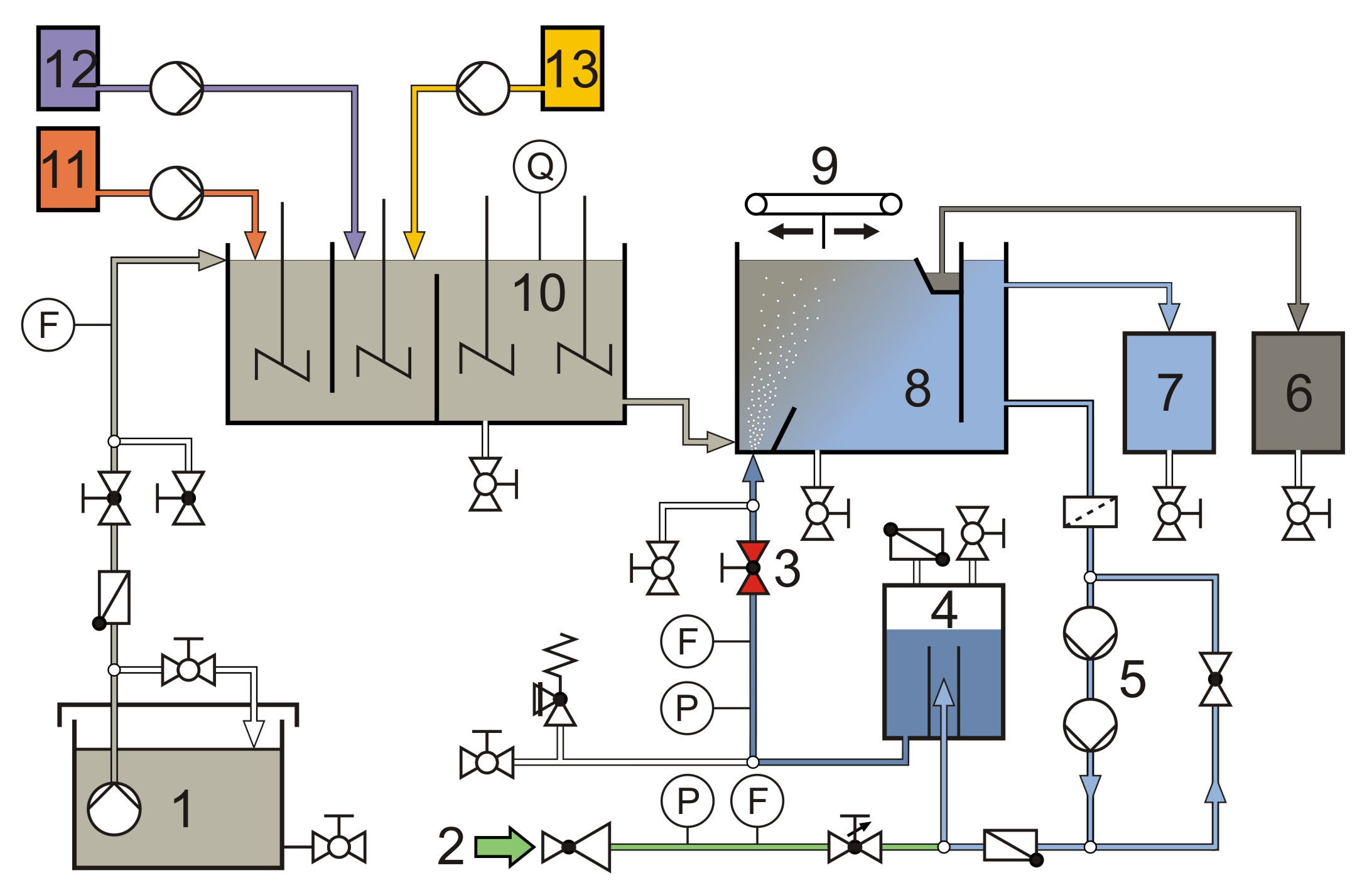

Dans un ré servoir, on commence par produire une suspension (eau brute).
De là , l'eau brute s'é coule dans un bassin de floculation divisé en trois compartiments.
L'ajout d'un coagulant dans le premier compartiment permet de diminuer les forces ré pulsives entre les particules des matiè res solides.
Les particules des matiè res solides s'agrè gent pour former des flocs.
Un floculant est ensuite ajouté dans le second compartiment pour gé né rer des flocs de plus grande taille.
Le coagulant fait baisser le pH.
L'ajout de lessive de soude fait augmenter à nouveau le pH de l'eau.
Dans le troisiè me compartiment du bassin de floculation, les vitesses d'é coulement sont faibles, ce qui permet d'é viter l'apparition d'une turbulence. La turbulence gê nerait en effet la formation des flocs.
L'eau brute s'é coule du bassin de floculation vers le ré servoir de flottation.
Une partie de l'eau pure est pré levé e dans le bassin de flottation et saturé e en air sous pression.
Cette eau (eau de circulation) pé nè tre en passant par une soupape de dé charge qui lui permet de se dé tendre instantané ment à la pression atmosphé rique.
Ce qui entraî ne la formation de minuscules bulles d'air qui se fixent sur les flocs.
Les flocs montent ainsi à la surface de l'eau.
Un racleur permet de pousser les flocs flottants (ré sidus de flottation) en direction d'une gouttiè re de ré cupé ration.
Les dé bits, pressions et pH sont enregistré s.
Il est é galement possible de ré gler le pH.
La pression de l'eau de circulation peut ê tre ajusté e.
Les sels mé talliques trivalents conviennent en principe trè s bien comme coagulants.
Les polymè res organiques sont couramment utilisé s comme floculants.
Il est possible d'utiliser du charbon actif poudreux pour produire l'eau brute.
Dans un ré servoir, on commence par produire une suspension (eau brute).
De là , l'eau brute s'é coule dans un bassin de floculation divisé en trois compartiments.
L'ajout d'un coagulant dans le premier compartiment permet de diminuer les forces ré pulsives entre les particules des matiè res solides.
Les particules des matiè res solides s'agrè gent pour former des flocs.
Un floculant est ensuite ajouté dans le second compartiment pour gé né rer des flocs de plus grande taille.
Le coagulant fait baisser le pH.
L'ajout de lessive de soude fait augmenter à nouveau le pH de l'eau.
Dans le troisiè me compartiment du bassin de floculation, les vitesses d'é coulement sont faibles, ce qui permet d'é viter l'apparition d'une turbulence. La turbulence gê nerait en effet la formation des flocs.
L'eau brute s'é coule du bassin de floculation vers le ré servoir de flottation.
Une partie de l'eau pure est pré levé e dans le bassin de flottation et saturé e en air sous pression.
Cette eau (eau de circulation) pé nè tre en passant par une soupape de dé charge qui lui permet de se dé tendre instantané ment à la pression atmosphé rique.
Ce qui entraî ne la formation de minuscules bulles d'air qui se fixent sur les flocs.
Les flocs montent ainsi à la surface de l'eau.
Un racleur permet de pousser les flocs flottants (ré sidus de flottation) en direction d'une gouttiè re de ré cupé ration.
Les dé bits, pressions et pH sont enregistré s.
Il est é galement possible de ré gler le pH.
La pression de l'eau de circulation peut ê tre ajusté e.
Les sels mé talliques trivalents conviennent en principe trè s bien comme coagulants.
Les polymè res organiques sont couramment utilisé s comme floculants.
Il est possible d'utiliser du charbon actif poudreux pour produire l'eau brute.
Contenu didactique / Essais
- mode de fonctionnement de la flottation à l´ air dissous
- é tablissement d'un é tat de fonctionnement stable
- influence des diffé rents paramè tres
-- concentration du coagulant
-- concentration du floculant
- dé termination de la charge superficielle hydraulique (vitesse ascensionnelle)
Les grandes lignes
- dé monstration de la flottation à l´ air dissous
- floculation pour conditionnement de l'eau brute
- racleur pour l'é limination des ré sidus de flottation
Les caracté ristiques techniques
Ré servoirs
- ré servoir de flottation: 150L
- ré servoir de floculation: 45L
- eau brute: 300L
- eau pure: 80L
- boues (ré sidus de flottation): 15L
Pompe d'eau brute
- dé bit de refoulement max.: 135L/min chacune
- hauteur de refoulement max.: 7,0m chacune
Pompes de circulation
- dé bit de refoulement max.: 18L/min chacune
- hauteur de refoulement max.: 50m chacune
Pompes de dosage
- dé bit de refoulement max.: 2,1L/h
Agitateurs
- vitesse de rotation max: 600min^-1^ chacun
Plages de mesure:
- dé bit (eau brute): 0...550L/h
- dé bit (eau de circulation): 30...320L/h
- dé bit (air): 20...360L/h
- pH: 1...14
- pression (eau de circulation): 0...6bar
230V, 50Hz, 1 phase
- mode de fonctionnement de la flottation à l´ air dissous
- é tablissement d'un é tat de fonctionnement stable
- influence des diffé rents paramè tres
-- concentration du coagulant
-- concentration du floculant
- dé termination de la charge superficielle hydraulique (vitesse ascensionnelle)
Les grandes lignes
- dé monstration de la flottation à l´ air dissous
- floculation pour conditionnement de l'eau brute
- racleur pour l'é limination des ré sidus de flottation
Les caracté ristiques techniques
Ré servoirs
- ré servoir de flottation: 150L
- ré servoir de floculation: 45L
- eau brute: 300L
- eau pure: 80L
- boues (ré sidus de flottation): 15L
Pompe d'eau brute
- dé bit de refoulement max.: 135L/min chacune
- hauteur de refoulement max.: 7,0m chacune
Pompes de circulation
- dé bit de refoulement max.: 18L/min chacune
- hauteur de refoulement max.: 50m chacune
Pompes de dosage
- dé bit de refoulement max.: 2,1L/h
Agitateurs
- vitesse de rotation max: 600min^-1^ chacun
Plages de mesure:
- dé bit (eau brute): 0...550L/h
- dé bit (eau de circulation): 30...320L/h
- dé bit (air): 20...360L/h
- pH: 1...14
- pression (eau de circulation): 0...6bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1560x790x1150mm (unité d´ alimentation)
Lxlxh: 3100x790x1950mm (banc d´ essai)
Poids total: env. 550kg
Né cessaire au fonctionnement
Raccord d´ eau, drain, air comprimé , lessive de soude, sulfate de fer (III), floculant, charbon actif poudreux (recommandation)
Lxlxh: 1560x790x1150mm (unité d´ alimentation)
Lxlxh: 3100x790x1950mm (banc d´ essai)
Poids total: env. 550kg
Né cessaire au fonctionnement
Raccord d´ eau, drain, air comprimé , lessive de soude, sulfate de fer (III), floculant, charbon actif poudreux (recommandation)
Techniques > Génie des Procédés > Génie des procédés mécaniques > Procédés de séparation: séparation par gravité
Techniques > Génie des Procédés > Génie des Procédés Traitement de l'eau > Procédés mécaniques
Techniques > Energie Environnement > Environnement > Eau: traitement de l'eau
Poids: 550 Kg Delai de livraison estimé : 16 semaines
