Ref: EWTGUCE581
CE 581 Traitement de l'eau Station 1, filtration, Adsorption et échange d'ions (Réf. 083.58100)
commande par API, avec interface PC USB et logiciel inclus
L a filtration en profondeur, l´ adsorption et l´é change d´ ions sont des opé rations unitaires importantes du traitement de l´ eau.
Le CE 581 permet de mettre en é vidence ces trois procé dé s.

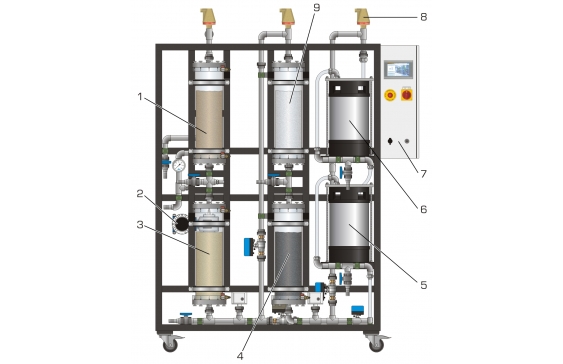

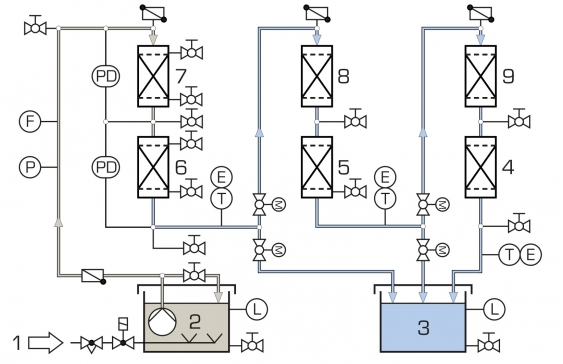

L´ eau brute est introduite depuis le haut dans un filtre à gravier puis dans un filtre à sable à l´ aide d´ une pompe.
Les matiè res solides en suspension sont ainsi é liminé es de l´ eau brute.
L´ eau filtré e s´é coule ensuite dans le deuxiè me é tage d´é puration.
Les matiè res dissoutes sont é liminé es par adsorption sur de l´ oxyde d´ aluminium et sur du charbon actif.
L´ eau parvient ensuite au troisiè me é tage d´é puration.
A cet é tage d´é puration, les ions indé sirables de l´ eau sont é liminé s par é change d´ ions.
L´ eau est d´ abord adoucie par é change de cations.
Elle est ensuite dessalé dans un é changeur d´ ions à lit mé langé .
Ce dernier comprend un é changeur de cations et un é changeur d´ anions.
L´ unité d´ alimentation sé paré e se compose des pompes et des ré sersoirs d´ eau brute et d´ eau pure.
Le ré servoir d´ eau brute peut ê tre aé ré .
De cette faç on, l´ homogé né isation de l´ eau brute est assuré e.
De plus, les matiè res dissoutes (par exemple le fer) peuvent ê tre sé paré es afin d´ê tre filtré es ulté rieurement.
Un raccord est disponible pour procé der au rinç age à contre-courant du filtre à sable et du filtre à gravier.
Le dé bit, la tempé rature, la conductibilité , la pression diffé rentielle et la pression du systè me sont enregistré s.
Des pré lè vements peuvent ê tre pris à tous les points pertinents.

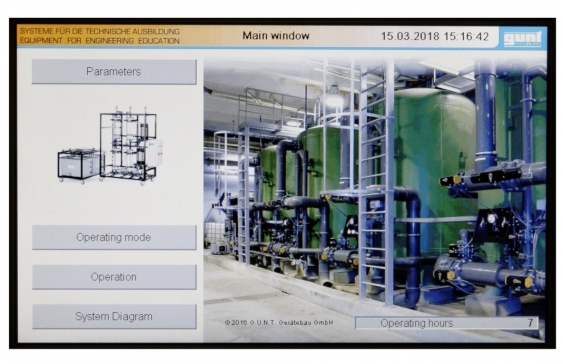

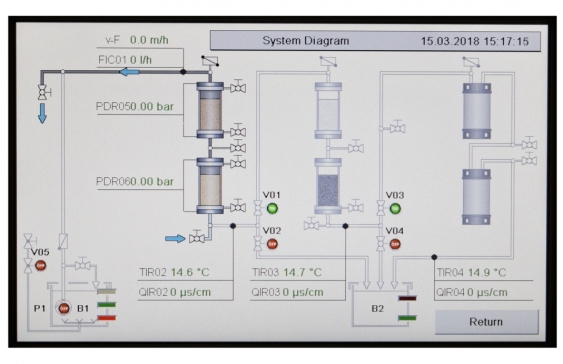

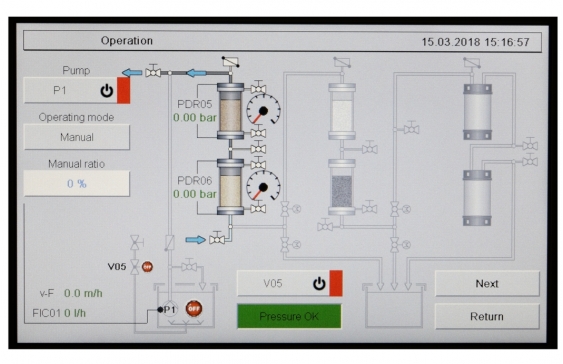

Le CE 581 est commandé par l´ API via un é cran tactile.
Grâ ce à un routeur inté gré , le banc d´ essai peut ê tre alternativement commandé par un dispositif terminal.
L´ interface utilisateur peut é galement ê tre affiché e sur des terminaux supplé mentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent ê tre enregistré es en interne.
L´ accè s aux valeurs de mesure enregistré es est possible à partir des terminaux via WLAN avec routeur inté gré / connexion LAN au ré seau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent é galement ê tre transmises à un PC afin d´ y ê tre exploité es à l´ aide du logiciel GUNT.
Le CE 581 permet de mettre en é vidence ces trois procé dé s.
L´ eau brute est introduite depuis le haut dans un filtre à gravier puis dans un filtre à sable à l´ aide d´ une pompe.
Les matiè res solides en suspension sont ainsi é liminé es de l´ eau brute.
L´ eau filtré e s´é coule ensuite dans le deuxiè me é tage d´é puration.
Les matiè res dissoutes sont é liminé es par adsorption sur de l´ oxyde d´ aluminium et sur du charbon actif.
L´ eau parvient ensuite au troisiè me é tage d´é puration.
A cet é tage d´é puration, les ions indé sirables de l´ eau sont é liminé s par é change d´ ions.
L´ eau est d´ abord adoucie par é change de cations.
Elle est ensuite dessalé dans un é changeur d´ ions à lit mé langé .
Ce dernier comprend un é changeur de cations et un é changeur d´ anions.
L´ unité d´ alimentation sé paré e se compose des pompes et des ré sersoirs d´ eau brute et d´ eau pure.
Le ré servoir d´ eau brute peut ê tre aé ré .
De cette faç on, l´ homogé né isation de l´ eau brute est assuré e.
De plus, les matiè res dissoutes (par exemple le fer) peuvent ê tre sé paré es afin d´ê tre filtré es ulté rieurement.
Un raccord est disponible pour procé der au rinç age à contre-courant du filtre à sable et du filtre à gravier.
Le dé bit, la tempé rature, la conductibilité , la pression diffé rentielle et la pression du systè me sont enregistré s.
Des pré lè vements peuvent ê tre pris à tous les points pertinents.
Le CE 581 est commandé par l´ API via un é cran tactile.
Grâ ce à un routeur inté gré , le banc d´ essai peut ê tre alternativement commandé par un dispositif terminal.
L´ interface utilisateur peut é galement ê tre affiché e sur des terminaux supplé mentaires (\ldblquote screen mirroring\rdblquote ).
Via l´ API, les valeurs de mesure peuvent ê tre enregistré es en interne.
L´ accè s aux valeurs de mesure enregistré es est possible à partir des terminaux via WLAN avec routeur inté gré / connexion LAN au ré seau propre au client.
Via connexion LAN directe, les valeurs de mesure peuvent é galement ê tre transmises à un PC afin d´ y ê tre exploité es à l´ aide du logiciel GUNT.
Contenu didactique / Essais
- apprentissage des opé rations unitaires de filtration en profondeur, d´ adsorption et d´é change d´ ions
- observation et dé termination de la perte de pression lors de la filtration en profondeur
- é tablissement des courbes de perç age (adsorption)
- comparaison des diffé rents adsorbants
- apprentissage du principe de base de l´é change d´ ions
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur des terminaux
d\fi720 navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
diffé rents niveaux d´ utilisateurs sé lectionnables sur le terminal:
pour l´ observation des essais ou pour la commande et l´ utilisation
d
Les grandes lignes
- traitement de l´ eau par filtration en profondeur, adsorption, é change d´ ions
- commande de l´ installation par API inté gré
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplé mentaires: PC, tablette, smartphone
Les caracté ristiques techniques
API: Eaton XV-303
Pompe d´ eau brute
- dé bit de refoulement max.: 21m3/h
- hauteur de refoulement max.: 18m
Filtre à sable, filtre à gravier et adsorbeurs
- diamè tre inté rieur: 150mm chacun
- hauteur: 650mm chacun
Ré servoir pour l´é changeur d´ ions
- Ø : 240mm chacun; hauteur: 410mm chacun
Ré servoirs pour l´ eau brute et l´ eau pure
- volume: env. 180L chacun
Plages de mesure
- débit: 0...1300L/h
- pression: 0...4bar
- pression différentielle: 0...2,5bar
- conductivité: 0...1000µ S/cm
- température: 0...100º C
230V, 50Hz, 1 phase
- apprentissage des opé rations unitaires de filtration en profondeur, d´ adsorption et d´é change d´ ions
- observation et dé termination de la perte de pression lors de la filtration en profondeur
- é tablissement des courbes de perç age (adsorption)
- comparaison des diffé rents adsorbants
- apprentissage du principe de base de l´é change d´ ions
- \ldblquote screen mirroring\rdblquote : mise en miroir de l´ interface utilisateur sur des terminaux
d\fi720 navigation dans le menu indé pendante de la surface affiché e sur l´é cran tactile
diffé rents niveaux d´ utilisateurs sé lectionnables sur le terminal:
pour l´ observation des essais ou pour la commande et l´ utilisation
d
Les grandes lignes
- traitement de l´ eau par filtration en profondeur, adsorption, é change d´ ions
- commande de l´ installation par API inté gré
- un routeur inté gré pour l´ exploitation et le contrô le via un dispositif terminal et pour le \ldblquote screen mirroring\rdblquote sur des terminaux supplé mentaires: PC, tablette, smartphone
Les caracté ristiques techniques
API: Eaton XV-303
Pompe d´ eau brute
- dé bit de refoulement max.: 21m3/h
- hauteur de refoulement max.: 18m
Filtre à sable, filtre à gravier et adsorbeurs
- diamè tre inté rieur: 150mm chacun
- hauteur: 650mm chacun
Ré servoir pour l´é changeur d´ ions
- Ø : 240mm chacun; hauteur: 410mm chacun
Ré servoirs pour l´ eau brute et l´ eau pure
- volume: env. 180L chacun
Plages de mesure
- débit: 0...1300L/h
- pression: 0...4bar
- pression différentielle: 0...2,5bar
- conductivité: 0...1000µ S/cm
- température: 0...100º C
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1300x800x950mm (unité d´ alimentation)
Lxlxh: 1680x800x2140mm (banc d´ essai)
Poids total: env. 330kg
Né cessaire pour le fonctionnement
raccord d´ eau, drain, air comprimé (min. 1bar), substances pour pré parer d´ eau brute
PC avec Windows recommandé
Lxlxh: 1300x800x950mm (unité d´ alimentation)
Lxlxh: 1680x800x2140mm (banc d´ essai)
Poids total: env. 330kg
Né cessaire pour le fonctionnement
raccord d´ eau, drain, air comprimé (min. 1bar), substances pour pré parer d´ eau brute
PC avec Windows recommandé
Techniques > Génie des Procédés > Génie des Procédés Traitement de l'eau > Opérations unitaires combinées
Techniques > Energie Environnement > Environnement > Eau: traitement de l'eau
Poids: 330 Kg Delai de livraison estimé : 16 semaines
