La filtration en profondeur est un procédé unitaire important du traitement de leau.
Le CE 579 permet de mettre en évidence ce procédé.

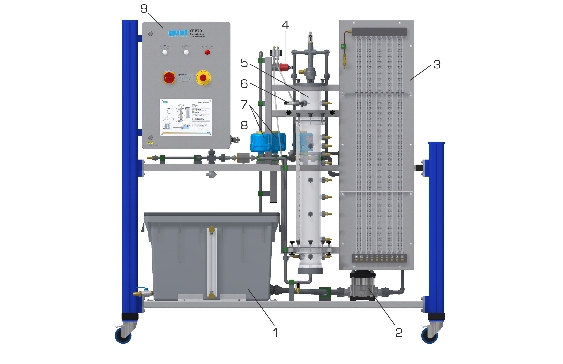

Leau brute polluée par les matières solides est introduite depuis le haut dans un filtre à laide dune pompe.
Lorsque leau brute traverse le lit filtrant, les matières solides sont retenues.
Leau, quant à elle, traverse le lit filtrant et est évacuée au niveau de lextrémité inférieure du filtre.
Leau pure (filtrat) sécoule ensuite dans un réservoir collecteur.
Progressivement, un nombre croissant des matières solides se dépose dans le lit filtrant.
Ceci entraîne une augmentation de la résistance à lécoulement du lit filtrant.
Ce phénomène est mis en évidence par la perte de pression croissante entre lentrée et la sortie du filtre.
Le débit à travers le filtre diminue.
Un rinçage à contre-courant avec leau pure permet de nettoyer le lit filtrant et de réduire à nouveau la perte de pression.
Le filtre est équipé dun dispositif de mesure de la pression différentielle.
Plusieurs points de mesure de la pression sont également disposés le long du lit filtrant.
Les pressions sont transmises au manomètres à tubes grâce à des flexibles et sont indiquées en hauteur de colonne deau.

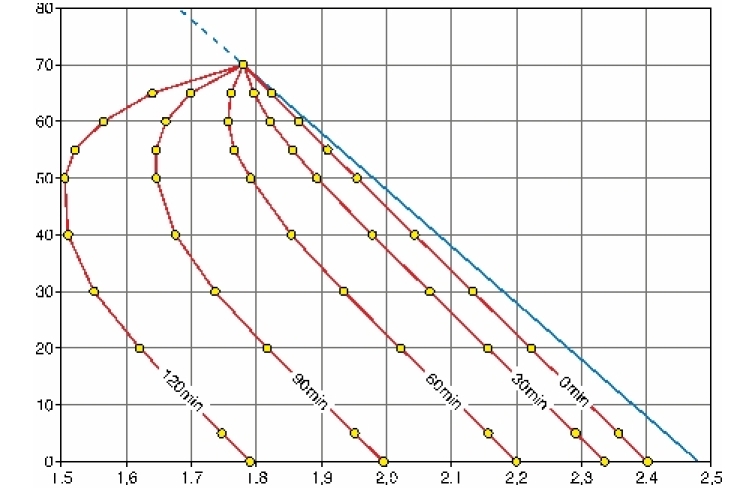

Les diagrammes de Micheau peuvent ainsi être établis.
Le débit, la température, la pression différentielle et la pression du système sont enregistrés.
La vitesse découlement dans le lit filtrant peut être ajustée.
Des prélèvements peuvent être pris à tous les points pertinents.

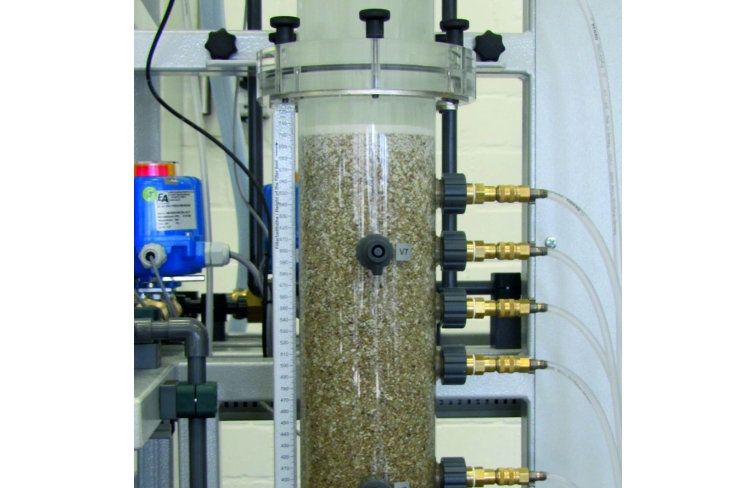

La hauteur du lit filtrant peut être lue sur une échelle.
La hauteur du lit filtrant peut être lue sur une échelle.

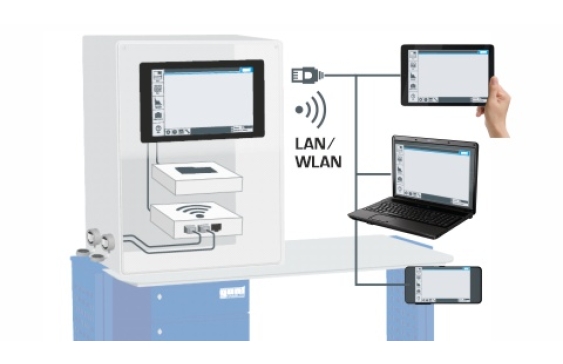

Un logiciel de contrôle des états de fonctionnement et dacquisition de données est disponible.

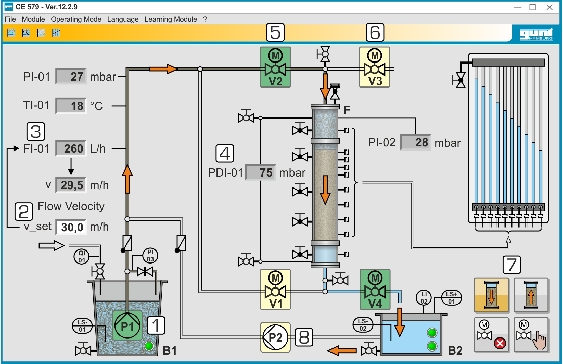

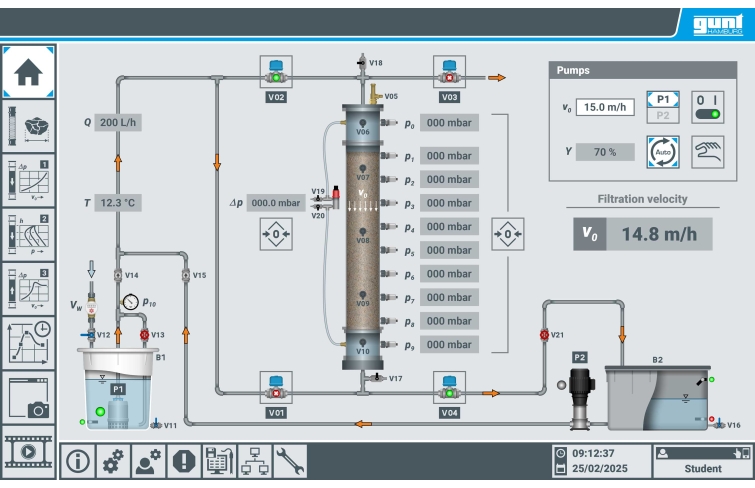

Un schéma de processus indique en permanence létat de fonctionnement des différents éléments et les données enregistrées.
Il est possible dutiliser p.ex. du diatomite pour produire leau brute.

Techniques > Génie des Procédés > Génie des procédés mécaniques > Procédés de séparation: filtration
Techniques > Génie des Procédés > Génie des Procédés Traitement de l'eau > Procédés mécaniques
Techniques > Energie Environnement > Environnement > Eau: traitement de l'eau

Poids: 370 Kg
Delai de livraison estimé : 16 semaines
