Ce banc dessai a été développé en collaboration avec lInstitut pour le Génie des Procédés Thermiques de lUniversité Technique de Hamburg-Harburg.

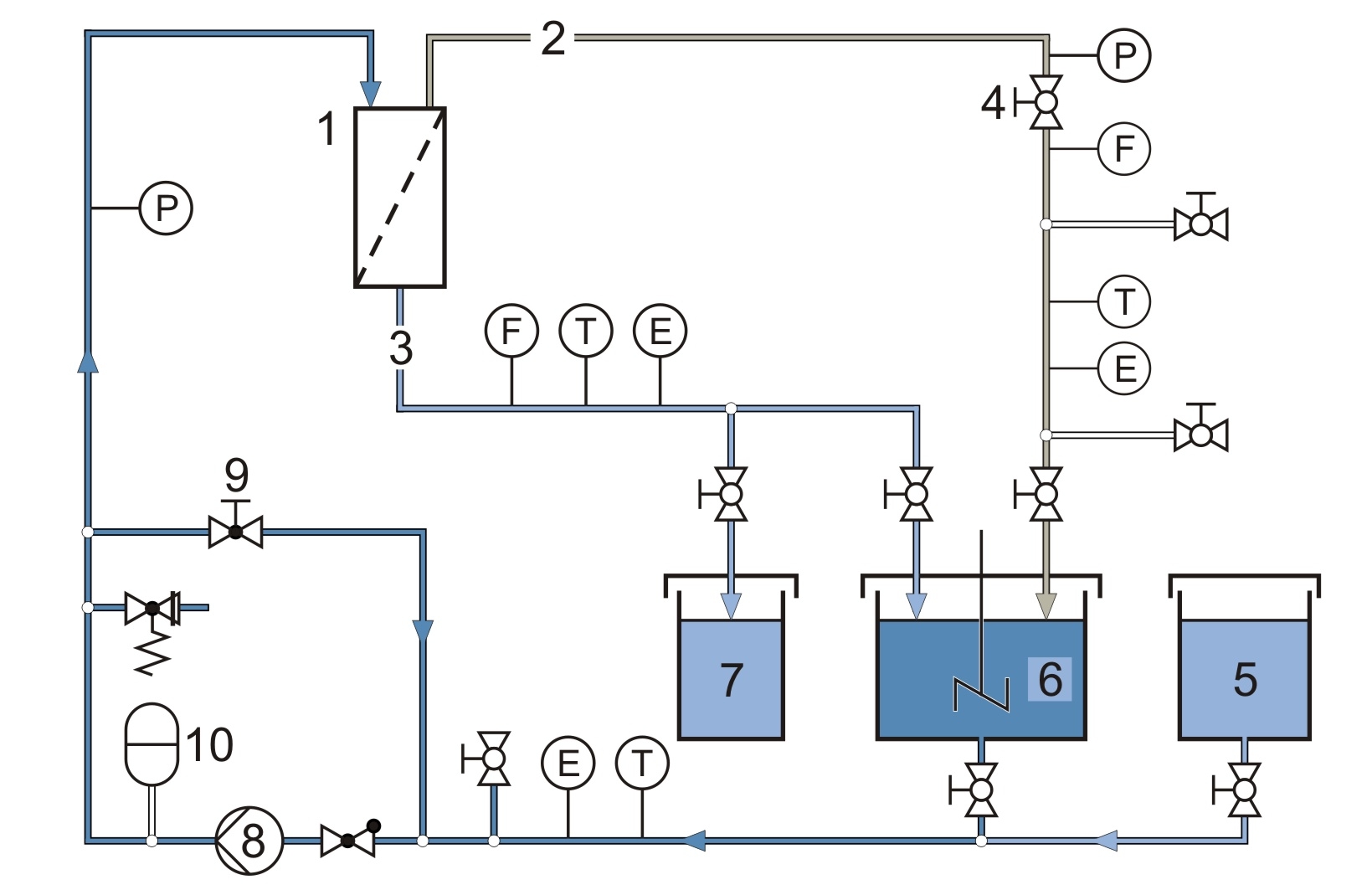

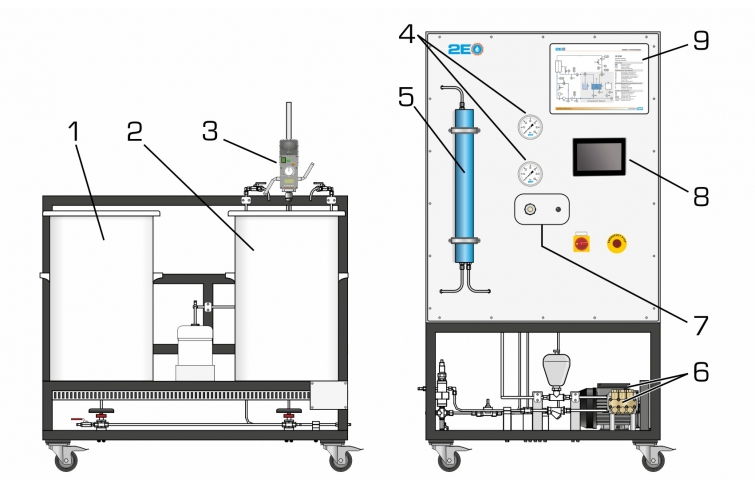

Une solution de NaCl de concentration définie (jusquà 4% max.) est préparée dans un réservoir muni dun agitateur.
Une pompe refoule la solution à un module à membrane spiralée.
La pompe génère la pression osmotique nécessaire à la séparation.

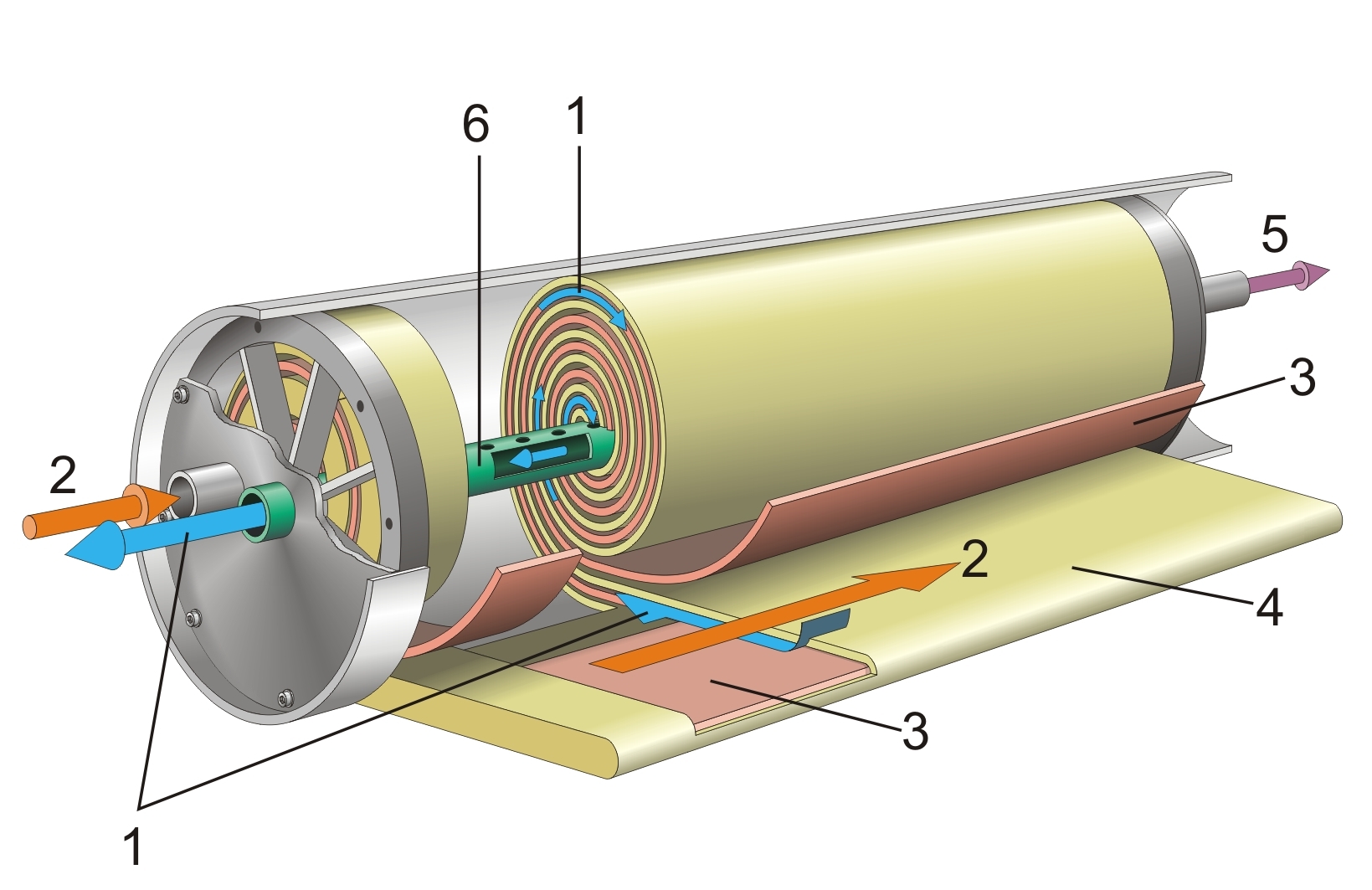

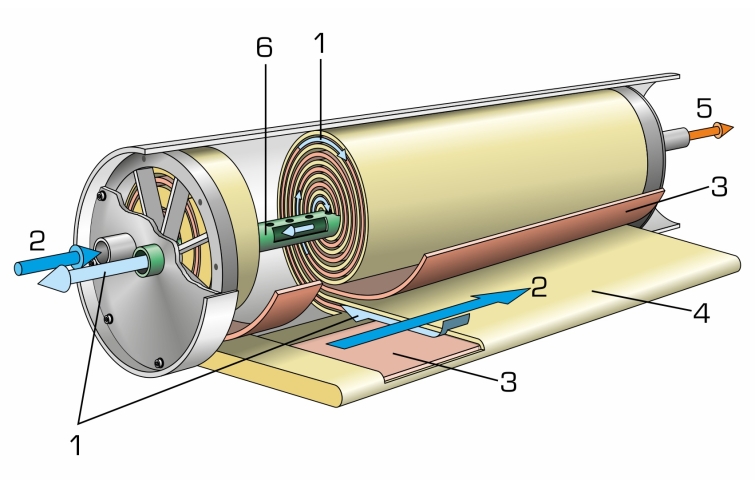

Le module à membrane spiralée se compose de plusieurs compartiments.
Un compartiment se compose de deux membranes séparées par un écarteur poreux.
Trois compartiments sont fermés et le quatrième ouvert est raccordé au tube collecteur de perméat.
Entre les compartiments sont placés dautres écarteurs permettant le passage axial de la solution saline.
Ces écarteurs sont enroulés, de même que les compartiments, en spirale autour du tube collecteur de perméat.
La solution saline entre par la face frontale du module et le traverse axialement entre les compartiments.
La membrane semi-perméable permet la diffusion de leau (perméat), mais pas celle du NaCI dissous.
Sous leffet de la pression, leau est poussée à travers la membrane, dans les compartiments.
Leau sécoule en spirale vers le tube collecteur de perméat et quitte le module axialement.
La concentration de la solution augmente sous leffet de la séparation de leau traversant le module. La solution quitte le module sous forme de rétentat.
Le rétentat retourne au réservoir deau brute.
Le perméat est récupéré dans un réservoir séparé.
Un autre réservoir contenant de leau distillée est prévu pour le rinçage du module à membrane.
Des vannes permettent dajuster la pression et le débit.

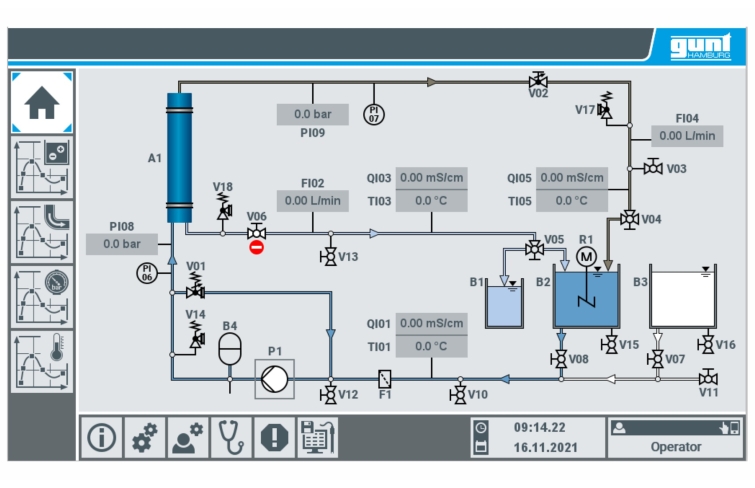

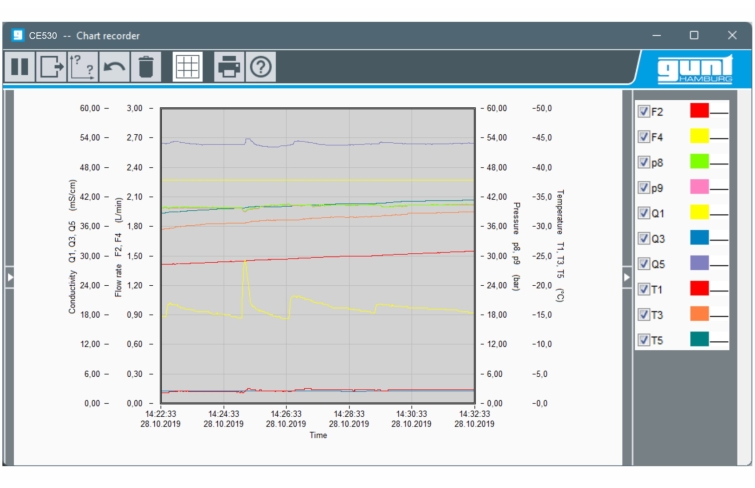

Les concentrations salines dans leau brute, le rétentat et le perméat sont enregistrées en mesurant la conductibilité respective afin de contrôler le rendement de la séparation.

Techniques > Génie des Procédés > Génie des Procédés Thermiques > Cristallisation et procédés de séparation par membrane
Techniques > Génie des Procédés > Génie des Procédés Traitement de l'eau > Procédés physiques / chimiques
Techniques > Energie Environnement > Environnement > Eau: traitement de l'eau

Poids: 290 Kg
Delai de livraison estimé : 16 semaines
