CE 282 Centrifugeuse à plateaux, séparation d’émulsions en continu (Réf. 083.28200)
Riched20 10.0.19041\viewkind4\uc1

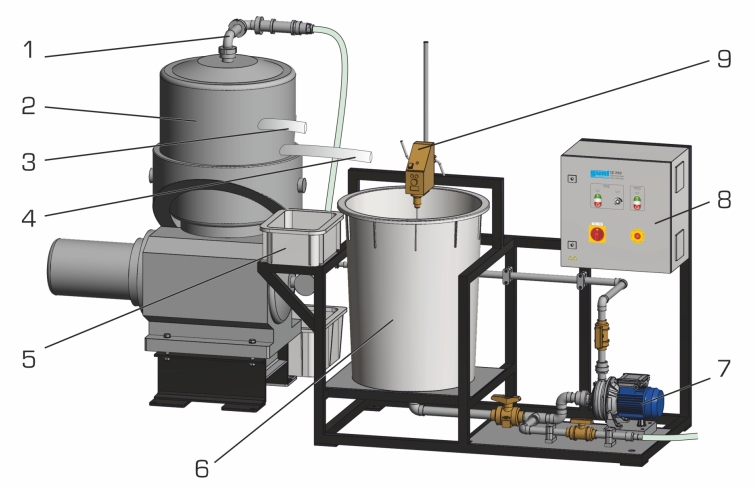

d\fs16\lang1036 Une centrifugeuse à plateaux permet de séparer des mélanges de liquides non miscibles entre-eux.
L´é mulsion à séparer est préparée dans un réservoir de mélange.
Une émulsion d´ eau et d´ huile est recommandée.
Un agitateur à vitesse de rotation réglable brasse les deux phases liquides.
Au fur et à mesure du processus de mélange, les gouttelettes d´ huile se répartissent dans l´ eau de manière de plus en plus fine.
Lorsque les gouttelettes sont de très petite taille, l´émulsion reste stable pendant une durée prolongée.

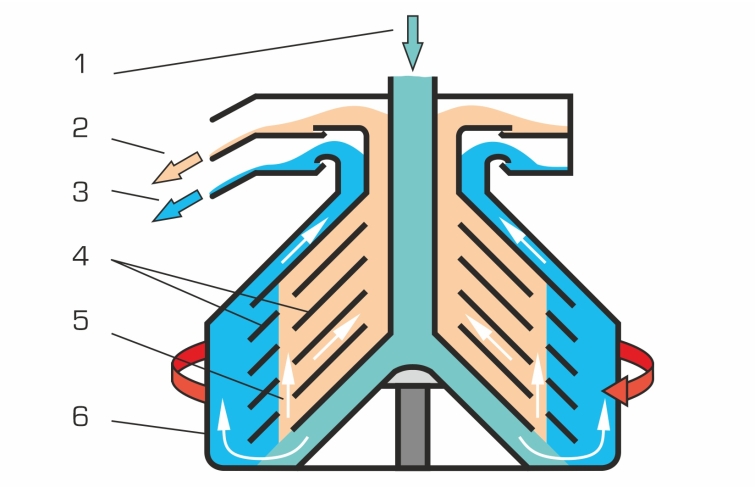

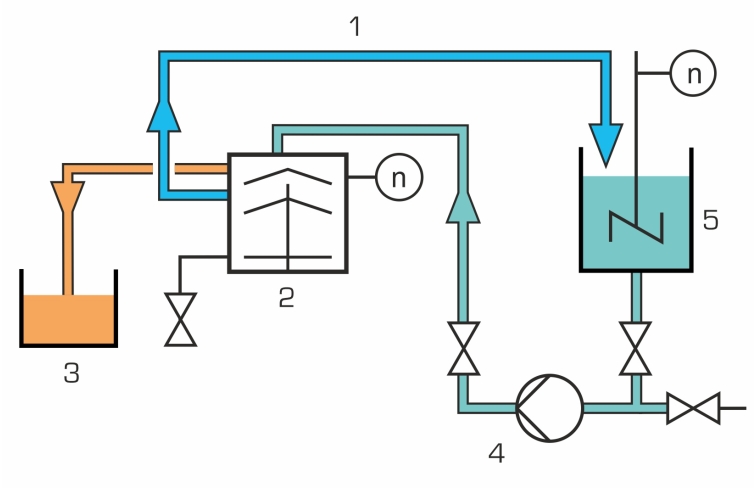

Une pompe amène l´émulsion en haut, au centre de la centrifugeuse en rotation.
L´é mulsion rejoint les espaces intermédiaires des plateaux au travers du fond distributeur et des canaux montants.
Le processus de séparation est lié à la force centrifuge.
Sous l´ effet de celle-ci, les particules liquides de densité élevée (eau) sont davantage attirées vers l´ extérieur que les particules liquides de densité faible (huile).
Le parcours de dépôt et le temps de dépôt sont raccourcis par la disposition inclinée des plateaux par rapport au champ d´ accélération.
La partie de densité élevée de l´émulsion glisse sur le dessous des plateaux en rotation vers le bas et l´ extérieur.
La partie légère migre vers l´ intérieur sur le dessus des plateaux.
Les liquides séparés quittent la centrifugeuse au travers d´écoulements et peuvent être recueillis dans des réservoirs.
Un potentiomètre permet d'ajuster la vitesse de rotation de la centrifugeuse.
Le débit de l´émulsion à séparer peut être ajusté à l´ aide d´ une vanne.
Différents types de mobiles d'agitation sont disponibles pour le mélange.
Un photomètre est recommandé pour l´ analyse des fractions séparées.
Les instructions d´ utilisation et de maintenance servent de base à l´ apprentissage de nombreux travaux d´ entretien et d´ inspection sur la centrifugeuse.
d\fs16\lang1036 Une centrifugeuse à plateaux permet de séparer des mélanges de liquides non miscibles entre-eux.
L´é mulsion à séparer est préparée dans un réservoir de mélange.
Une émulsion d´ eau et d´ huile est recommandée.
Un agitateur à vitesse de rotation réglable brasse les deux phases liquides.
Au fur et à mesure du processus de mélange, les gouttelettes d´ huile se répartissent dans l´ eau de manière de plus en plus fine.
Lorsque les gouttelettes sont de très petite taille, l´émulsion reste stable pendant une durée prolongée.
Une pompe amène l´émulsion en haut, au centre de la centrifugeuse en rotation.
L´é mulsion rejoint les espaces intermédiaires des plateaux au travers du fond distributeur et des canaux montants.
Le processus de séparation est lié à la force centrifuge.
Sous l´ effet de celle-ci, les particules liquides de densité élevée (eau) sont davantage attirées vers l´ extérieur que les particules liquides de densité faible (huile).
Le parcours de dépôt et le temps de dépôt sont raccourcis par la disposition inclinée des plateaux par rapport au champ d´ accélération.
La partie de densité élevée de l´émulsion glisse sur le dessous des plateaux en rotation vers le bas et l´ extérieur.
La partie légère migre vers l´ intérieur sur le dessus des plateaux.
Les liquides séparés quittent la centrifugeuse au travers d´écoulements et peuvent être recueillis dans des réservoirs.
Un potentiomètre permet d'ajuster la vitesse de rotation de la centrifugeuse.
Le débit de l´émulsion à séparer peut être ajusté à l´ aide d´ une vanne.
Différents types de mobiles d'agitation sont disponibles pour le mélange.
Un photomètre est recommandé pour l´ analyse des fractions séparées.
Les instructions d´ utilisation et de maintenance servent de base à l´ apprentissage de nombreux travaux d´ entretien et d´ inspection sur la centrifugeuse.
Contenu didactique / Essais
- réalisation d´émulsions stables avec différents types de mobiles d'agitation
- apprentissage du principe de base des centrifugeuses à plateaux
- influence de la vitesse de rotation et du débit d´ alimentation sur le résultat de la séparation
- courbe de concentration de la phase légère dans le réservoir de mélange en fonction du temps (avec un photomètre)
- processus de démarrage/arrêt et fonctionnement d´ une centrifugeuse à plateaux
- opérations d´ entretien
- opérations de nettoyage
- opérations d´ inspection
Les grandes lignes
- séparation d´émulsions en continu
- possibilité d´ exercices relatifs à l´ entretien et l´ inspection
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
- réalisation d´émulsions stables avec différents types de mobiles d'agitation
- apprentissage du principe de base des centrifugeuses à plateaux
- influence de la vitesse de rotation et du débit d´ alimentation sur le résultat de la séparation
- courbe de concentration de la phase légère dans le réservoir de mélange en fonction du temps (avec un photomètre)
- processus de démarrage/arrêt et fonctionnement d´ une centrifugeuse à plateaux
- opérations d´ entretien
- opérations de nettoyage
- opérations d´ inspection
Les grandes lignes
- séparation d´émulsions en continu
- possibilité d´ exercices relatifs à l´ entretien et l´ inspection
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Caractéristiques techniques
Centrifugeuse à plateaux
- puissance: 7500W
- diamètre utile max.: env. 300mm
- vitesse de rotation max.: 6480min^-1^
Agitateur
- puissance absorbée: 140W
- vitesse de rotation: 30...1000min^-1^
Mobiles d'agitation
- 2x mobiles d'agitation grande surface: 3/10 trous
- 1x mobile d'agitation à 3 pales
Pompe centrifuge
- débit de refoulement max.: 300L/min
- hauteur de refoulement max.: 9,5m
Réservoirs
- réservoir de mélange: 200L
- réservoir collecteur: 14L
Measuring ranges
- vitesse de rotation (centrifugeuse): env. 0...8000min^-1^
- vitesse de rotation (agitateur): 30...1000min^-1^
- couple (agitateur): 0...200Ncm
400V, 50Hz, 3 phases
Centrifugeuse à plateaux
- puissance: 7500W
- diamètre utile max.: env. 300mm
- vitesse de rotation max.: 6480min^-1^
Agitateur
- puissance absorbée: 140W
- vitesse de rotation: 30...1000min^-1^
Mobiles d'agitation
- 2x mobiles d'agitation grande surface: 3/10 trous
- 1x mobile d'agitation à 3 pales
Pompe centrifuge
- débit de refoulement max.: 300L/min
- hauteur de refoulement max.: 9,5m
Réservoirs
- réservoir de mélange: 200L
- réservoir collecteur: 14L
Measuring ranges
- vitesse de rotation (centrifugeuse): env. 0...8000min^-1^
- vitesse de rotation (agitateur): 30...1000min^-1^
- couple (agitateur): 0...200Ncm
400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 3000x1000x1800mm
Poids: env. 1100kg
Necessaire au fonctionnement
Raccord d´ eau: 200...300L/h; une fondation spéciale et une canalisation d´évacuation sont nécessaires
Lxlxh: 3000x1000x1800mm
Poids: env. 1100kg
Necessaire au fonctionnement
Raccord d´ eau: 200...300L/h; une fondation spéciale et une canalisation d´évacuation sont nécessaires
Poids: 1100 Kg Delai de livraison estimé : 48 semaines
