Ref: EWTGUCE275
CE 275 Aéroséparation séparateur zigzag pour des mélanges de matières solides (Réf. 083.27500)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les séparateurs zigzag permettent de classifier les mélanges de matières solides.

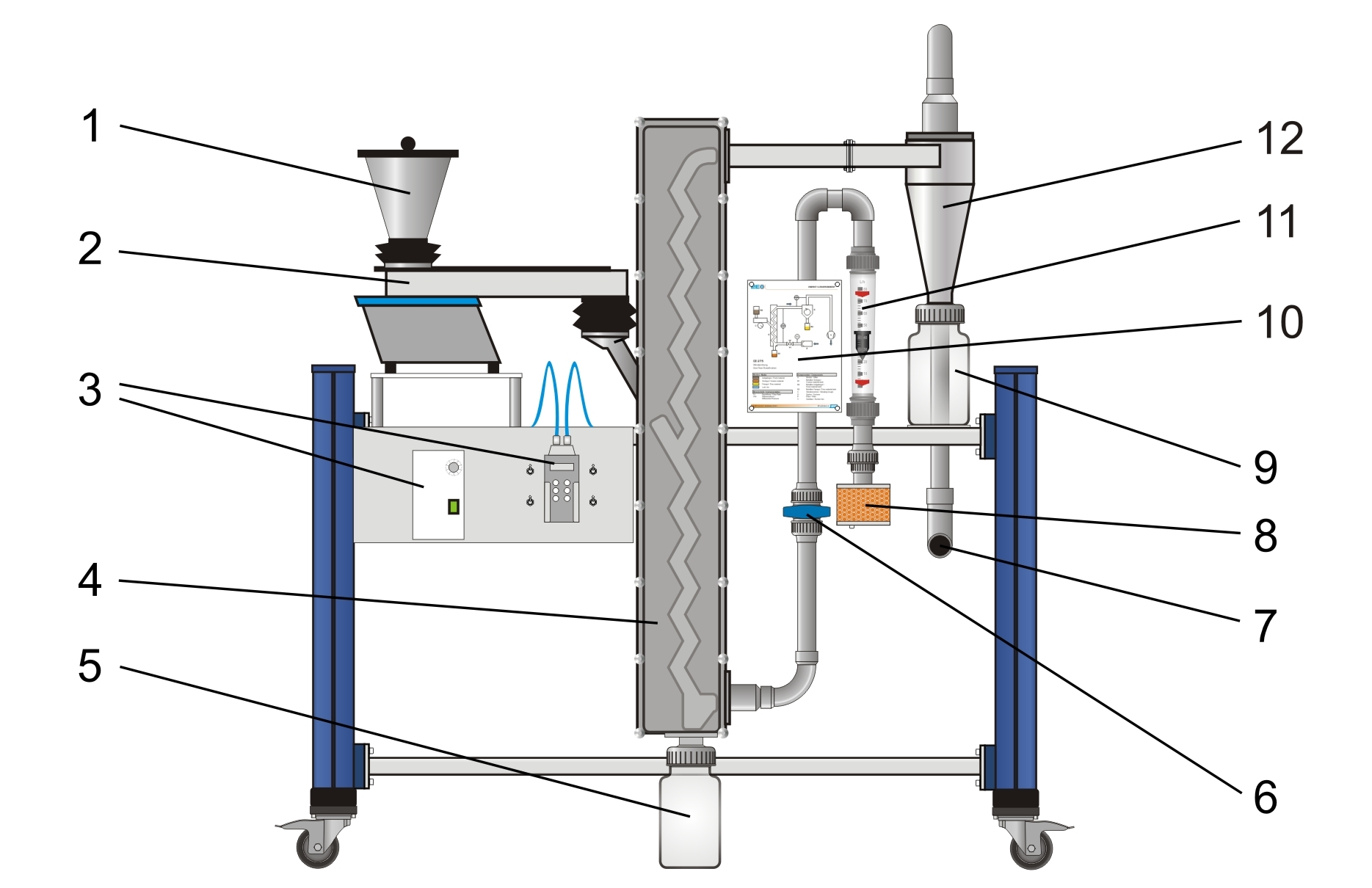

Le mélange de matières solides à séparer est versé dans l´ entonnoir d'alimentation.
Une auge vibrante amène le mélange au canal en zigzag du séparateur, à mi hauteur.
Un écoulement d´ air circule vers le haut dans le canal vertical.
Suivant leur forme et leur densité, les particules sont entraînées par l'écoulement d´ air ou tombent au fond sous l´ effet de la force de gravité.

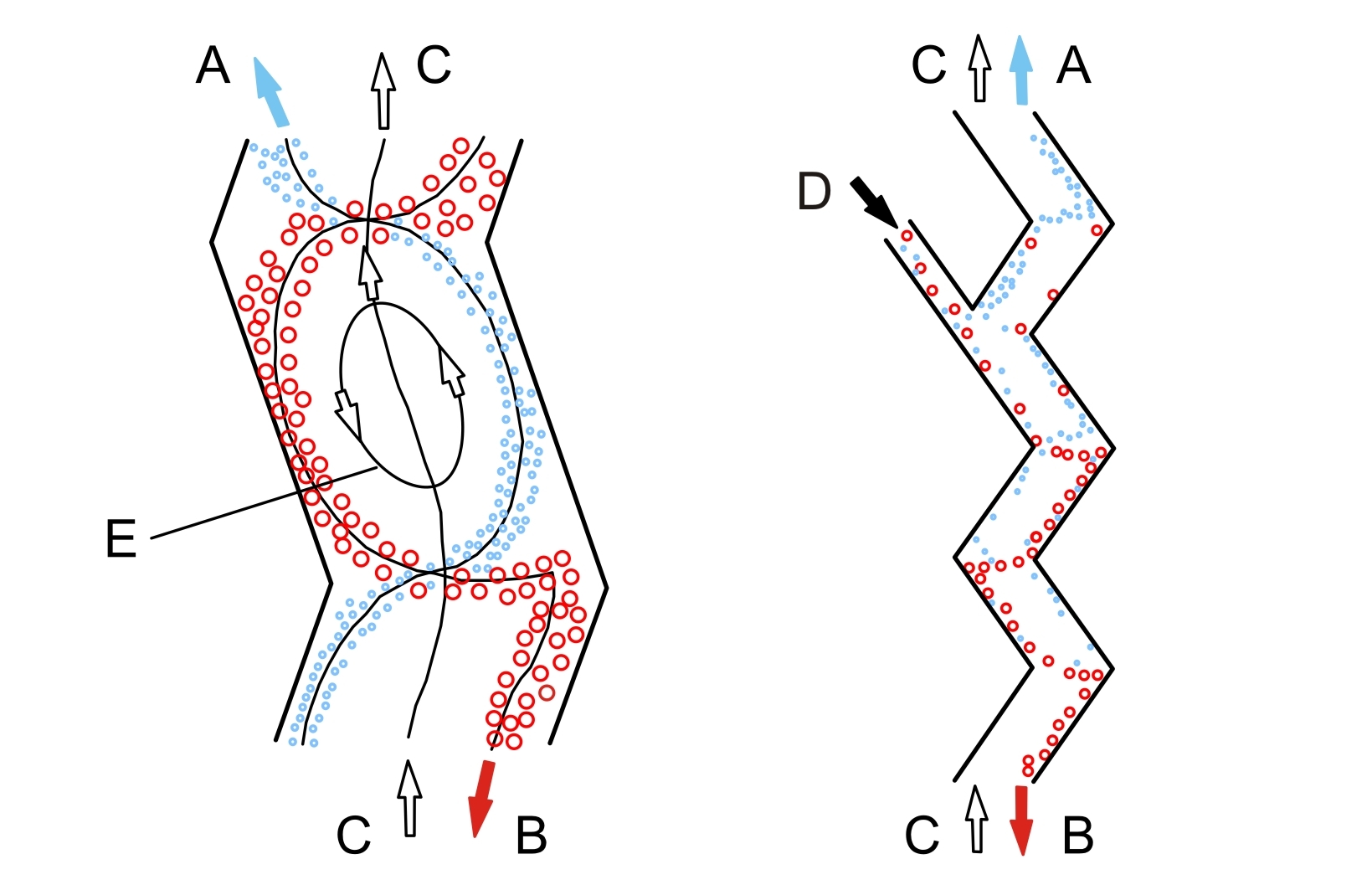

A chaque coude du canal, le mélange de matières solides traverse l'écoulement d´ air et tombe sur la paroi opposée du séparateur.
Ceci correspond à un étage de séparation.
En raison des écoulements, il se forme un tourbillon entre deux coudes du zigzag, qui fait que la matière solide se déplace de façon approximativement perpendiculaire à l'écoulement d´ air.
Ainsi, une séparation à écoulement transversal se produit à chaque coude.
La succession de quatre de ces étages procure des séparations très poussées.
Le CE 275 est équipé d´ un canal en zigzag à 20 étages.
Le matériau transparent permet d´ observer les processus qui se déroulent dans le canal.

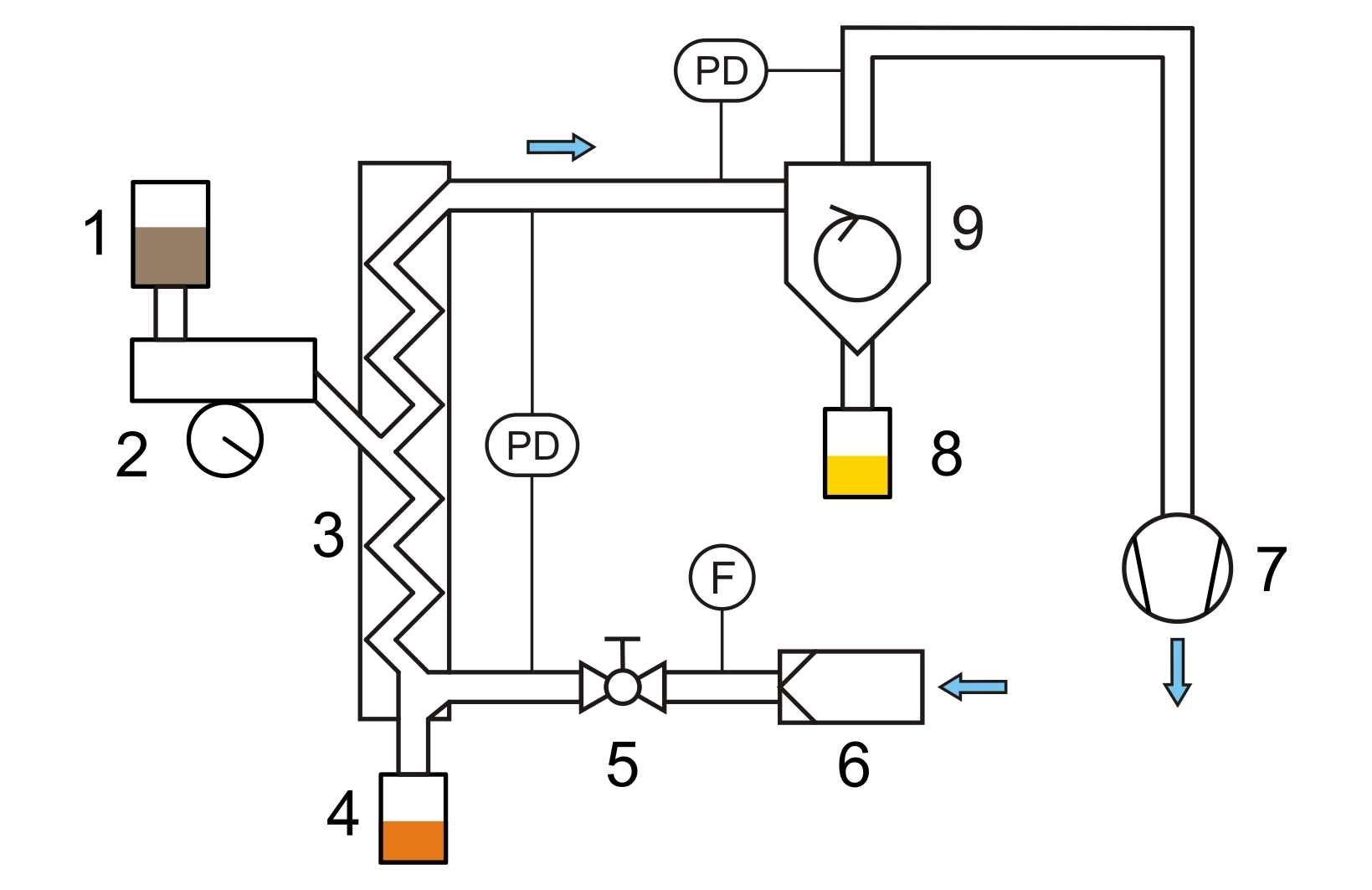

L'écoulement d´ air est produit par un ventilateur.
Le débit volumétrique d´ air et le débit massique de matière solide sont ajustables.
Les fines particules entraînées vers le haut par l'écoulement d´ air sont séparées par un cyclone.
Des points de mesure de la pression aux endroits appropriés du banc d'essai permettent de mesurer les pertes de charge.
La charge d'alimentation recommandée est du charbon actif comportant différentes tailles de particules.
L´ utilisation d´ une balance et d´ une tamiseuse (CE 264) est recommandée pour l'analyse granulométrique de la charge d'alimentation, des grosses particules et des fines particules.
d\fs16\lang1036 Les séparateurs zigzag permettent de classifier les mélanges de matières solides.
Le mélange de matières solides à séparer est versé dans l´ entonnoir d'alimentation.
Une auge vibrante amène le mélange au canal en zigzag du séparateur, à mi hauteur.
Un écoulement d´ air circule vers le haut dans le canal vertical.
Suivant leur forme et leur densité, les particules sont entraînées par l'écoulement d´ air ou tombent au fond sous l´ effet de la force de gravité.
A chaque coude du canal, le mélange de matières solides traverse l'écoulement d´ air et tombe sur la paroi opposée du séparateur.
Ceci correspond à un étage de séparation.
En raison des écoulements, il se forme un tourbillon entre deux coudes du zigzag, qui fait que la matière solide se déplace de façon approximativement perpendiculaire à l'écoulement d´ air.
Ainsi, une séparation à écoulement transversal se produit à chaque coude.
La succession de quatre de ces étages procure des séparations très poussées.
Le CE 275 est équipé d´ un canal en zigzag à 20 étages.
Le matériau transparent permet d´ observer les processus qui se déroulent dans le canal.
L'écoulement d´ air est produit par un ventilateur.
Le débit volumétrique d´ air et le débit massique de matière solide sont ajustables.
Les fines particules entraînées vers le haut par l'écoulement d´ air sont séparées par un cyclone.
Des points de mesure de la pression aux endroits appropriés du banc d'essai permettent de mesurer les pertes de charge.
La charge d'alimentation recommandée est du charbon actif comportant différentes tailles de particules.
L´ utilisation d´ une balance et d´ une tamiseuse (CE 264) est recommandée pour l'analyse granulométrique de la charge d'alimentation, des grosses particules et des fines particules.
Contenu didactique / Essais
- apprentissage du principe de base de l´ aéroséparation
- tri
-- fraction de fines particules et de grosses particules
-- qualité de séparation
- en fonction du débit massique de matière solide et du débit volumétrique d´ air
- classification (avec CE 264)
-- bilan de séparation
-- loi de répartition
-- diamètre de coupure
-- précision de séparation
- en fonction du débit massique de matière solide et du débit volumétrique d´ air
- pertes de charge
-- du séparateur zigzag
-- du cyclone en fonction du débit massique de matière solide et du débit volumétrique d´ air
Les grandes lignes
- aéroséparation avec un séparateur zigzag
- canal transparent pour l´ observation du processus de séparation
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Les caracté ristiques techniques
Auge vibrante
- débit massique: max. 10kg/h
- fréquence des oscillations: max. 3000min^-1^
Séparateur zigzag
- hauteur: env. 1500mm
- section: 40x50mm
Cyclone
- hauteur: 550mm
- diamètre: env. 150mm
Ventilateur
- débit volumétrique: max. 600m^3^/h
- puissance: env. 3600W
Réservoirs
- entonnoir d'alimentation: 3L
- grosses particules: 2L
- fines particules: 2L
Plages de mesure
- pressions différentielles cyclone et séparateur: 0...100mbar
- débit volumétrique (air): 10...100m^3^/h
230V, 50Hz, 1 phase
- apprentissage du principe de base de l´ aéroséparation
- tri
-- fraction de fines particules et de grosses particules
-- qualité de séparation
- en fonction du débit massique de matière solide et du débit volumétrique d´ air
- classification (avec CE 264)
-- bilan de séparation
-- loi de répartition
-- diamètre de coupure
-- précision de séparation
- en fonction du débit massique de matière solide et du débit volumétrique d´ air
- pertes de charge
-- du séparateur zigzag
-- du cyclone en fonction du débit massique de matière solide et du débit volumétrique d´ air
Les grandes lignes
- aéroséparation avec un séparateur zigzag
- canal transparent pour l´ observation du processus de séparation
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Les caracté ristiques techniques
Auge vibrante
- débit massique: max. 10kg/h
- fréquence des oscillations: max. 3000min^-1^
Séparateur zigzag
- hauteur: env. 1500mm
- section: 40x50mm
Cyclone
- hauteur: 550mm
- diamètre: env. 150mm
Ventilateur
- débit volumétrique: max. 600m^3^/h
- puissance: env. 3600W
Réservoirs
- entonnoir d'alimentation: 3L
- grosses particules: 2L
- fines particules: 2L
Plages de mesure
- pressions différentielles cyclone et séparateur: 0...100mbar
- débit volumétrique (air): 10...100m^3^/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1660x790x1930mm (banc d'essai)
Poids: env. 180kg (banc d'essai)
Lxlxh: 660x510x880mm (ventilateur)
Poids: env. 30kg (ventilateur)
Liste de livraison
1 banc d´ essai
1 ventilateur
2 emballages de charge d´ alimentation
1 jeu d´ accessoires
1 documentation didactique
Lxlxh: 1660x790x1930mm (banc d'essai)
Poids: env. 180kg (banc d'essai)
Lxlxh: 660x510x880mm (ventilateur)
Poids: env. 30kg (ventilateur)
Liste de livraison
1 banc d´ essai
1 ventilateur
2 emballages de charge d´ alimentation
1 jeu d´ accessoires
1 documentation didactique
Techniques > Génie des Procédés > Génie des procédés mécaniques > Procédés de séparation: classification et tri
Techniques > Energie Environnement > Environnement > Déchets
Poids: 210 Kg Delai de livraison estimé : 16 semaines
