Ref: EWTGUCE250
CE 250 Transport pneumatique (Réf. 083.25000)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les installations de transport pneumatiques permettent d´ acheminer des matières solides sur de grandes distances dans des conduites.

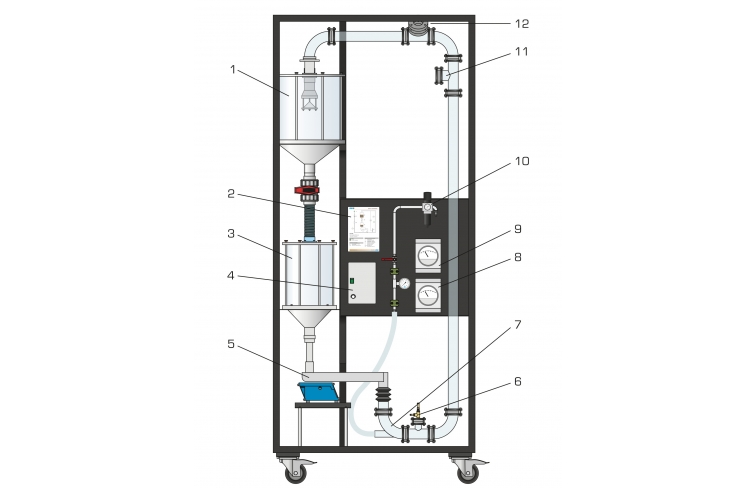

La matière solide contenue dans un réservoir est introduite dans un écoulement d´ air grâce à un transporteur vibrant.
Un injecteur interchangeable disperse la matière solide dans l'écoulement d´ air.
L'écoulement d´ air transporte la matière solide vers le haut dans la conduite.
L´é coulement débouche dans un réservoir collecteur.

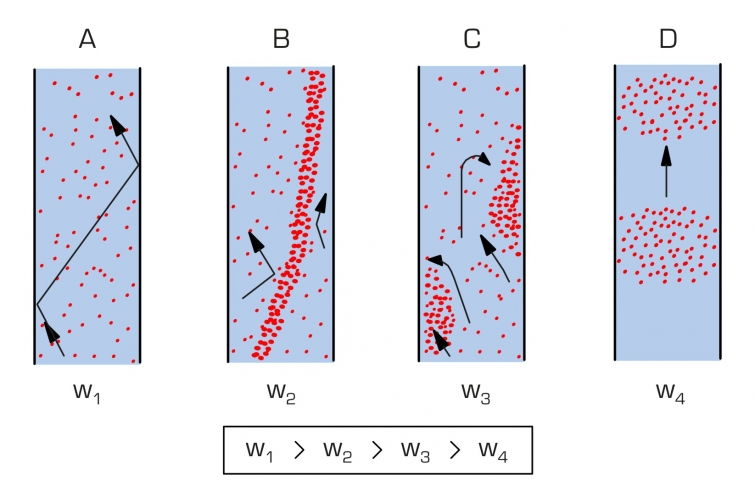

Suivant la vitesse de l'écoulement d´ air et sa teneur en matière solide, différents régimes de transport peuvent se produire.
Aux vitesses élevées, la matière solide est répartie de manière homogène sur la section de la conduite (transport en phase diluée).
En réduisant la vitesse, il se forme sur la paroi de la conduite des traînées et des boules qui, compte tenu de leur vitesse de sédimentation supérieure, glissent vers le bas.
Les traînées et les boules se défont constamment dans l´ air et se reforment à nouveau.
La réduction de la vitesse en deçà de la vitesse de sédimentation des particules conduit finalement à la formation de bouchons.
Les différents régimes de transport peuvent être observés au travers de la conduite transparente.
Des points de mesure sont prévus à tous les endroits appropriés pour constater les pertes de charge et la vitesse d´écoulement.
Un régulateur de pression permet d'ajuster la vitesse de l'écoulement d´ air.
Le débit massique de matière solide peut être ajusté à l´ aide d´ un potentiomètre agissant sur l´ amplitude des oscillations de l´ auge.
L´ alimentation en air comprimé doit être fournie par le laboratoire.

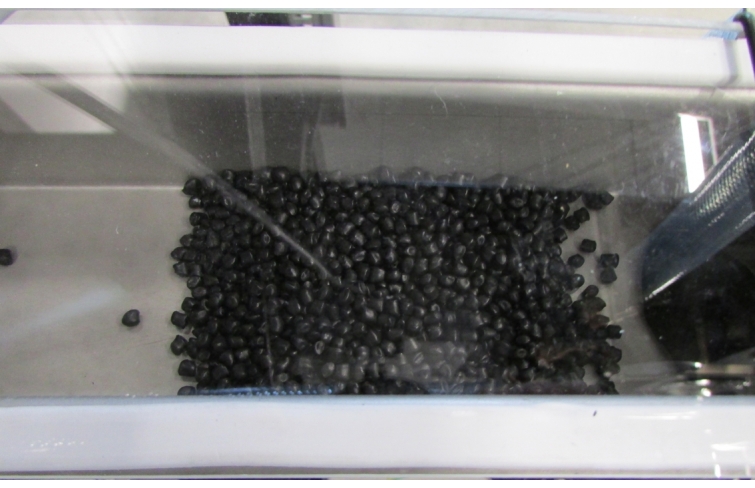

L´ utilisation de petits pois ou de granulés de plastique est recommandée comme matière solide.
d\fs16\lang1036 Les installations de transport pneumatiques permettent d´ acheminer des matières solides sur de grandes distances dans des conduites.
La matière solide contenue dans un réservoir est introduite dans un écoulement d´ air grâce à un transporteur vibrant.
Un injecteur interchangeable disperse la matière solide dans l'écoulement d´ air.
L'écoulement d´ air transporte la matière solide vers le haut dans la conduite.
L´é coulement débouche dans un réservoir collecteur.
Suivant la vitesse de l'écoulement d´ air et sa teneur en matière solide, différents régimes de transport peuvent se produire.
Aux vitesses élevées, la matière solide est répartie de manière homogène sur la section de la conduite (transport en phase diluée).
En réduisant la vitesse, il se forme sur la paroi de la conduite des traînées et des boules qui, compte tenu de leur vitesse de sédimentation supérieure, glissent vers le bas.
Les traînées et les boules se défont constamment dans l´ air et se reforment à nouveau.
La réduction de la vitesse en deçà de la vitesse de sédimentation des particules conduit finalement à la formation de bouchons.
Les différents régimes de transport peuvent être observés au travers de la conduite transparente.
Des points de mesure sont prévus à tous les endroits appropriés pour constater les pertes de charge et la vitesse d´écoulement.
Un régulateur de pression permet d'ajuster la vitesse de l'écoulement d´ air.
Le débit massique de matière solide peut être ajusté à l´ aide d´ un potentiomètre agissant sur l´ amplitude des oscillations de l´ auge.
L´ alimentation en air comprimé doit être fournie par le laboratoire.
L´ utilisation de petits pois ou de granulés de plastique est recommandée comme matière solide.
Contenu didactique / Essais
- apprentissage du principe de base et des caractéristiques de fonctionnement d´ une installation de transport pneumatique
- observation de différents régimes de transport en fonction de la teneur en matière solide et de la vitesse de l´ air
- détermination de la vitesse de flottement de la matière solide
- détermination de la teneur en matière solide de l´écoulement
- perte de charge en fonction de la teneur en matière solide et de la vitesse de l´ air
Les grandes lignes
- transport pneumatique de matières solides vers le haut dans une section de tuyau verticale
- conduites et réservoirs transparents pour l´ observation de différents régimes de transport
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Les caracté ristiques techniques
Section de tuyau verticale
- hauteur: 2m
- diamètre: 50mm
Réservoirs
- charge d'alimentation: 20L
- collecteur: 40L
Plages de mesure
- vitesse section de tuyau verticale: 0...36m/s
- pression différentielle section de tuyau verticale: 0...10kPa
- pression d'entrée: 0...1bar
- température: 0...60ºC
230V, 50Hz, 1 phase
- apprentissage du principe de base et des caractéristiques de fonctionnement d´ une installation de transport pneumatique
- observation de différents régimes de transport en fonction de la teneur en matière solide et de la vitesse de l´ air
- détermination de la vitesse de flottement de la matière solide
- détermination de la teneur en matière solide de l´écoulement
- perte de charge en fonction de la teneur en matière solide et de la vitesse de l´ air
Les grandes lignes
- transport pneumatique de matières solides vers le haut dans une section de tuyau verticale
- conduites et réservoirs transparents pour l´ observation de différents régimes de transport
- essais adaptés à l´ expérimentation à l´échelle du laboratoire
Les caracté ristiques techniques
Section de tuyau verticale
- hauteur: 2m
- diamètre: 50mm
Réservoirs
- charge d'alimentation: 20L
- collecteur: 40L
Plages de mesure
- vitesse section de tuyau verticale: 0...36m/s
- pression différentielle section de tuyau verticale: 0...10kPa
- pression d'entrée: 0...1bar
- température: 0...60ºC
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1280x800x2880mm
Poids: env. 190kg
Nécessaire pour le fonctionnement
Raccord d´ air comprimé: min. 1500mbar et 60m^3^/h
Lxlxh: 1280x800x2880mm
Poids: env. 190kg
Nécessaire pour le fonctionnement
Raccord d´ air comprimé: min. 1500mbar et 60m^3^/h
Poids: 190 Kg Delai de livraison estimé : 16 semaines
