Les réacteurs tubulaires font partie des réacteurs à fonctionnement continu.
Les réacteurs tubulaires permettent de fabriquer de manière économique de grandes quantités de produit avec une qualité constante.

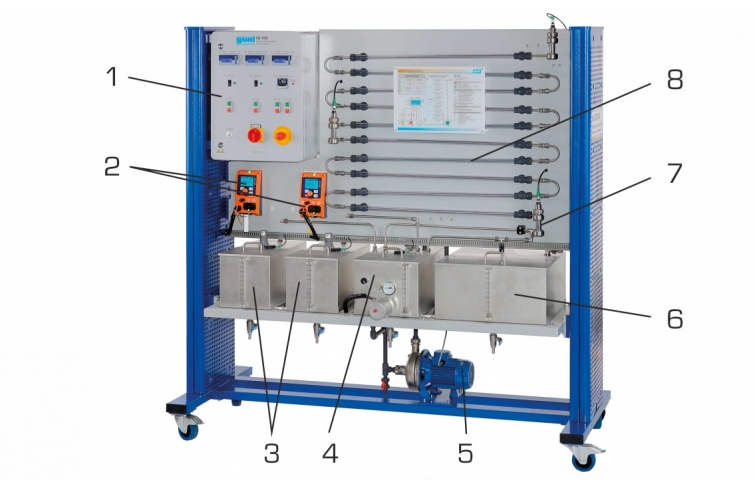

Lélément central du CE 100 est le réacteur tubulaire avec dix sections tempérées.

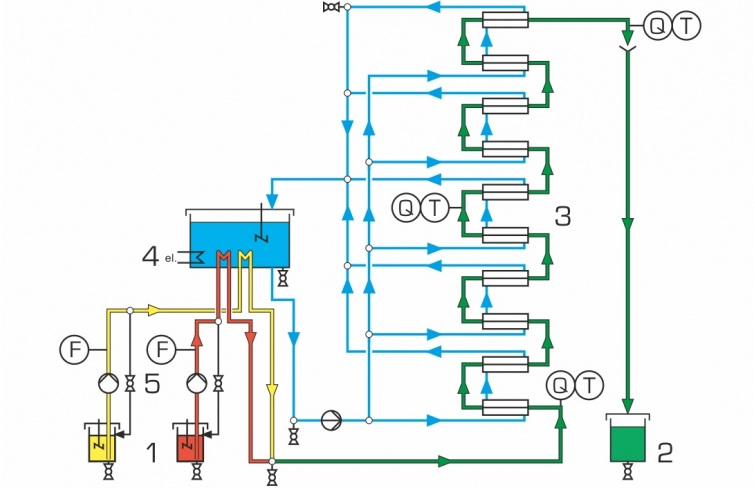

Deux pompes transportent les réactifs depuis deux réservoirs jusquà lintérieur du réacteur en passant par les sections de préchauffage.
Les sections de préchauffage sont constituées dun serpentin situé dans le réservoir deau chaude.
Après le préchauffage, les réactifs sont mélangés juste avant de pénétrer dans le réacteur.
La conductibilité électrique du mélange réactionnel est mesurée à lentrée, au milieu et à la sortie du réacteur.
Pendant que le mélange réactionnel sécoule à travers le réacteur, les réactifs réagissent aux produits.
Le mélange constitué de produits et de réactifs non transformés quitte le réacteur et est collecté dans un réservoir.
Les débits volumétriques et donc le temps de séjour des réactifs dans le réacteur tubulaire sont ajustés sur les pompes.
Les dix sections du réacteur tubulaire sont constituées déchangeurs de chaleur coaxiaux.
Le mélange réactionnel sécoule dans le tube intérieur de léchangeur de chaleur tandis que leau chaude sécoule dans le tube extérieur.
La température de ce circuit deau chaude est régulée.
Le régulateur de larmoire de commande permet de définir la température souhaitée et affiche la température actuelle du réservoir deau chaude.
Trois agitateurs assurent un mélange homogène et une température uniforme dans les réservoirs de réactif et dans le réservoir deau chaude.
Des capteurs enregistrent les températures et les conductibilités électriques.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

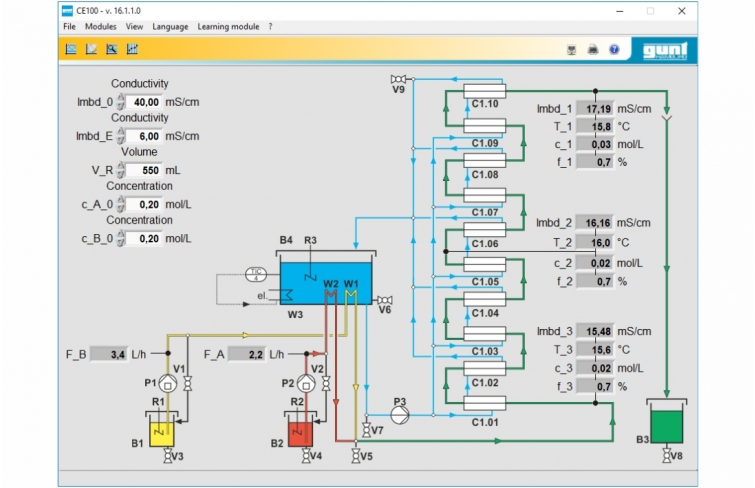

Les valeurs sont transmises vers un PC afin dy être évaluées à laide du logiciel.

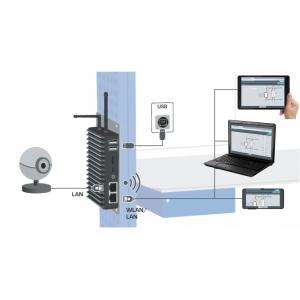

La transmission des données au PC se fait par une interface USB.
Lanalyse de la réaction seffectue au moyen des conductibilités électriques mesurées et de la conversion calculée à partir de ces dernières.

Techniques > Génie des Procédés > Génie des Procédés Chimiques > Activation thermique

Poids: 250 Kg
Delai de livraison estimé : 16 semaines
